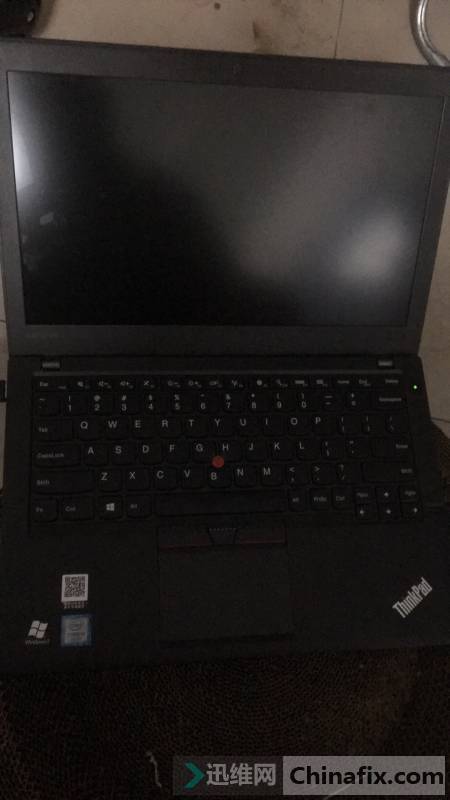

客戶拿出去別人修過說是CPU壞了,就轉給我這個兼職搞維修的看看

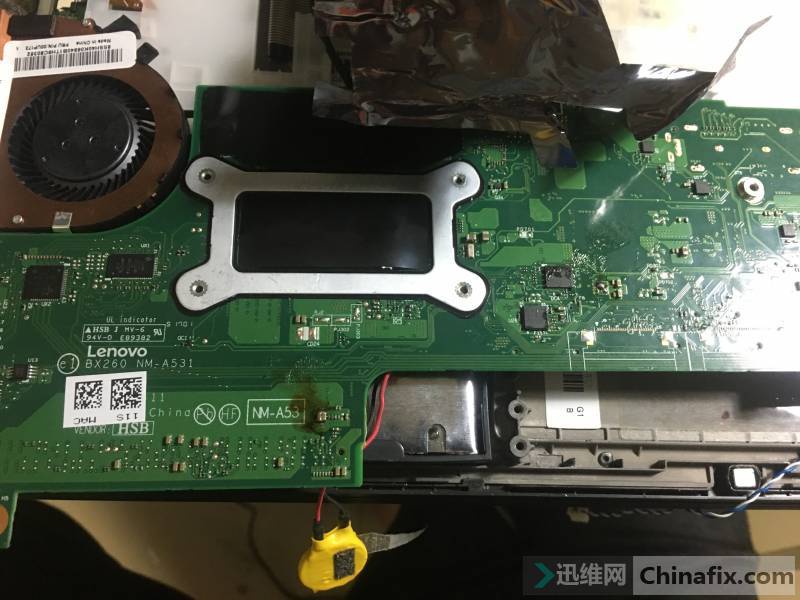

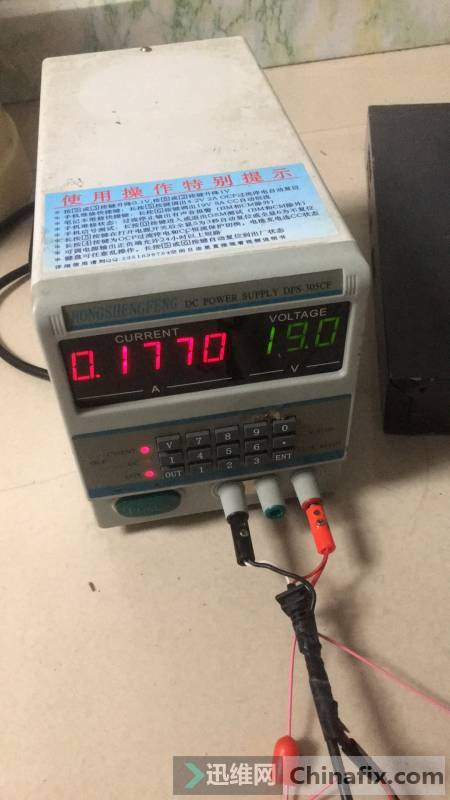

拿到手上電直接0.117A，我丟短路？還是自動上電了？拆機打值全板大電感對地值正常，發現主板被動過內存槽VCC2R5a節點,按照三板斧原則走一遍，電流大看似短路，CPU也在發熱，但是捅主板開關測試點-PWRSWITCH能正常開關，說明是自動上電不是短路。

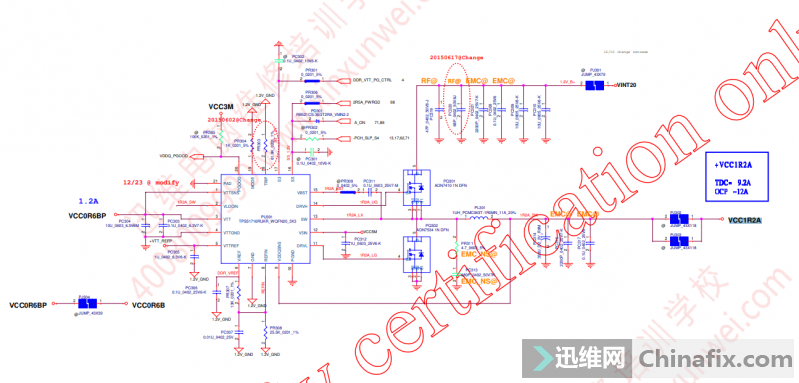

測所有電感的電壓除了內存和CPU沒有，其它電感都有電壓，那就先查內存供電條件，VCC5M供電正常，S5開啟信號是VCC2R5a的PG發出，測量無電壓且不短路。

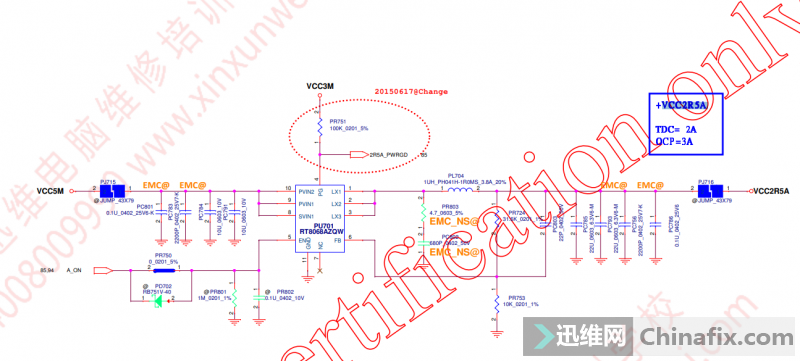

再追查PG來源,發現是pu701提供,測pu701的小電感電壓和對地值均為0。

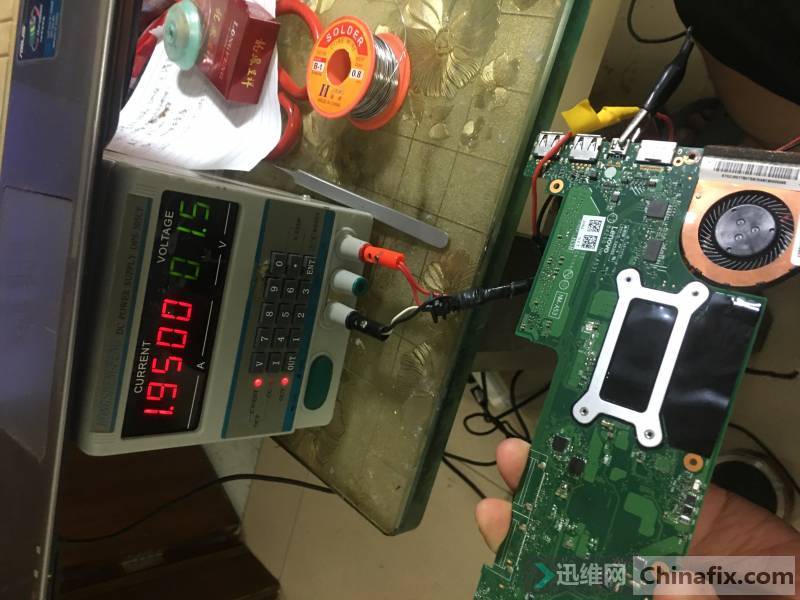

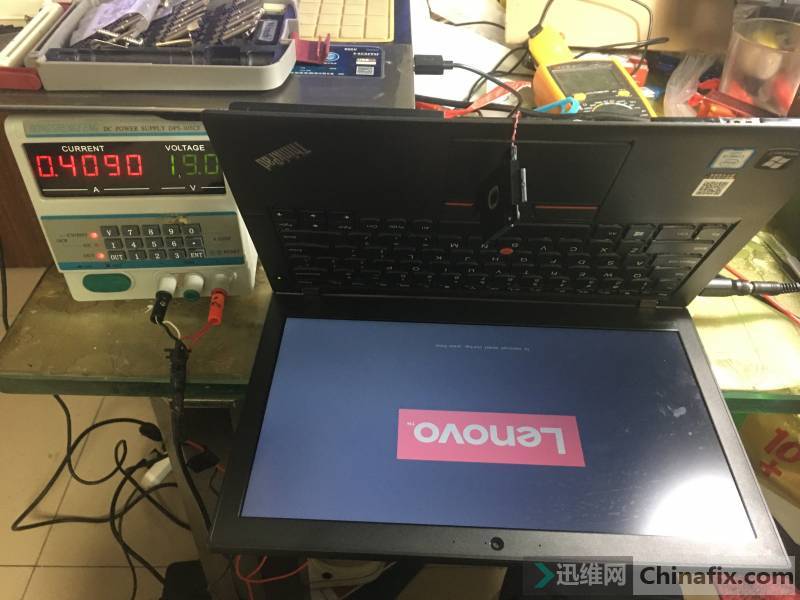

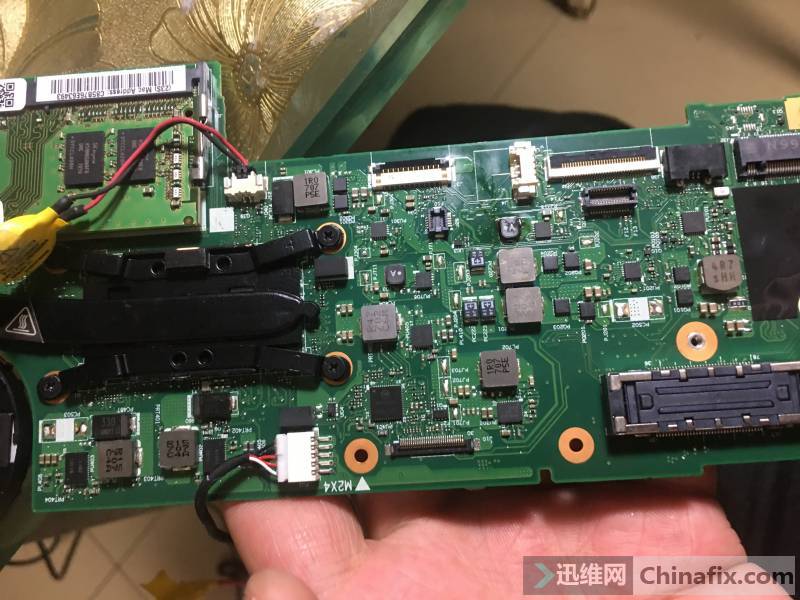

看圖原來是內存的vpp_2.5V供電短路,拆下電感打值前級正常，看來是后級短路,那就飛線到電感后端燒雞巴,調到1.5V-2A,手摸發燙點是內存槽背面的電容發燙,那就直接干掉,再測VCC2R5a不再短路,裝回pu701小電感,上電開機自動亮屏,還好內存條沒燒。
哈哈,撿條死魚,那就收她400元。
|
