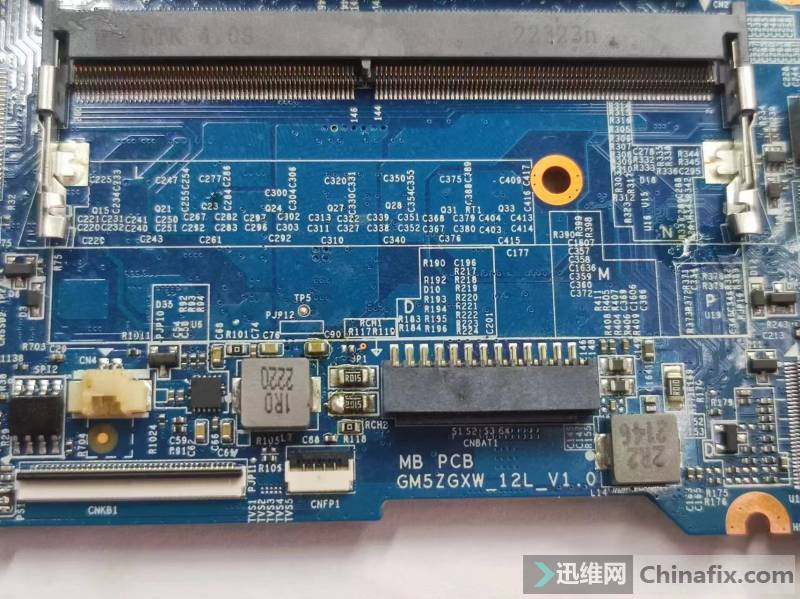

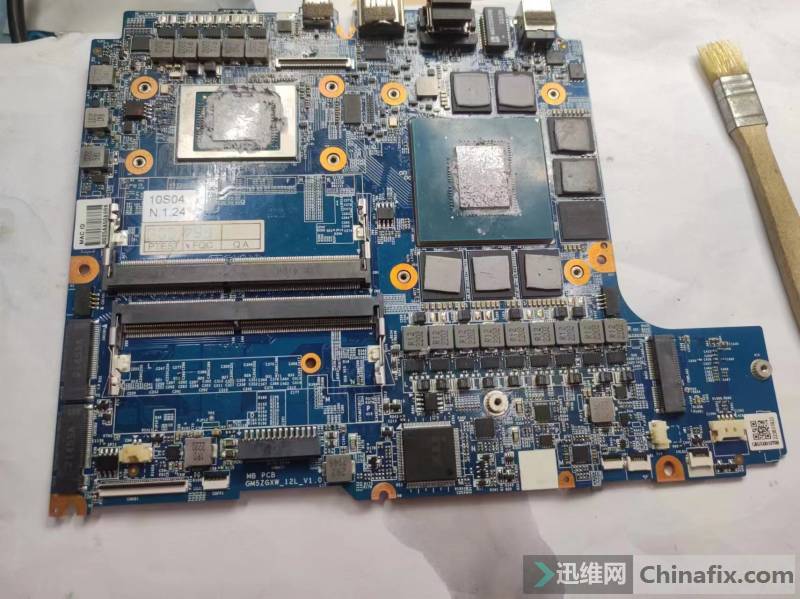

板號gm5zgxw_12l_1.0。如圖
先看下有沒有圖紙，發現這個板子有圖紙。這個板子來的時候，就是燒了pw1的管子，并且已經拆了。

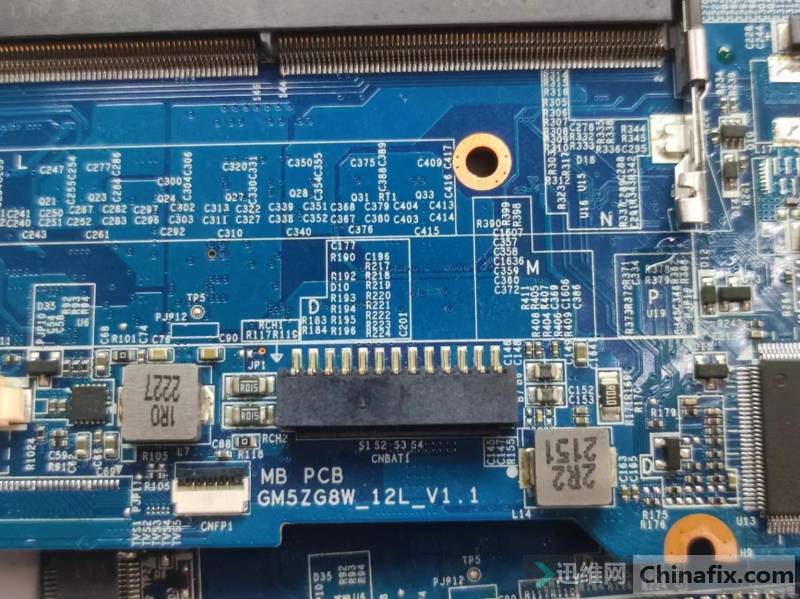

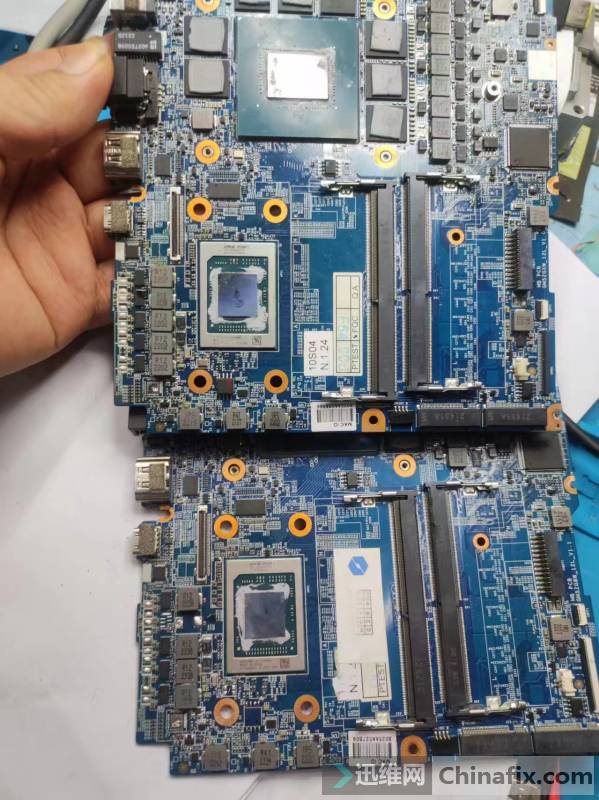

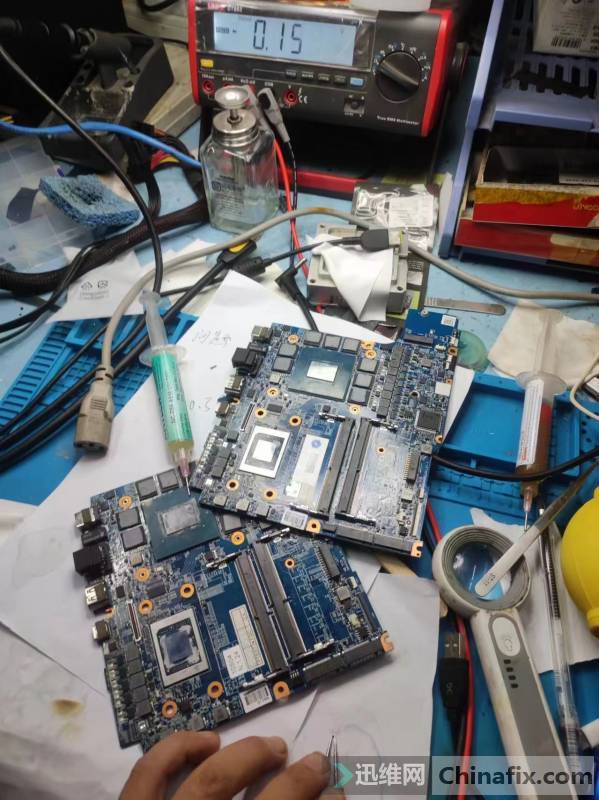

然后客戶還給我準備了一個料板。板子長的一模一樣，但就是板號不同。
我當時就覺得應該少了一路供電，也不影響出CPU 電壓的。通電，發現CPU 電壓沒有（實際出了電壓的，要示波器測試）。于是補了管子，發現還是沒有CPU 電壓。簡單檢查了一下CPU 供電芯片的工作條件，發現都沒問題。
客戶為了節約我的檢查時間（CPU之前有人檢查過，說壞了的），讓我直接把料板上的U 搬過去。
這種沒膠的U ，我搬個U 還是很快的。把u 換上，還是不出CPU 電壓，瞬間陷入死胡同，于是又把拆了的U 裝到這個料板上。發現這個料板是可以出CPU 供電的。于是懷疑BIOS 程序不對導致不能出電壓。料板這個板子，拆了BIOS ,CPU 電壓也會有。又懷疑可能是48M 晶振問題，我拆了48 m的晶振.CPU 電壓也是有的。

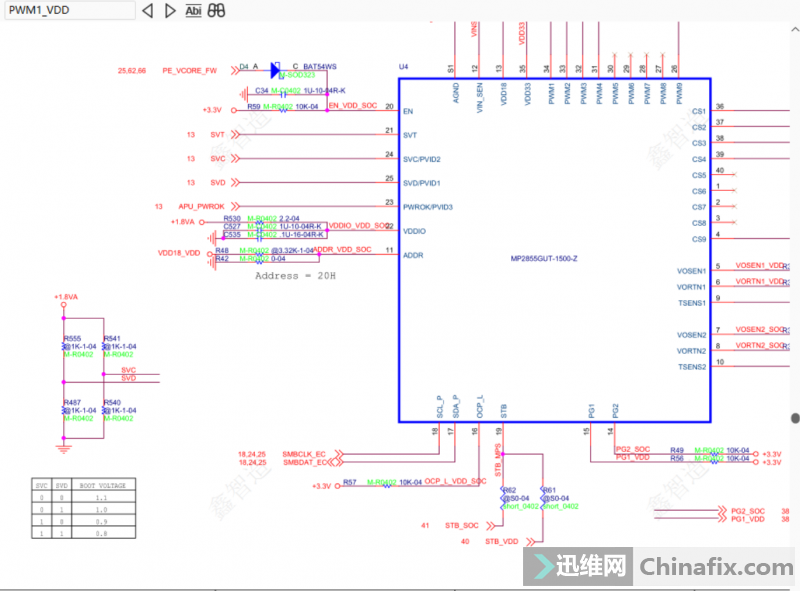

仔細看了一下這個供電芯片，預設電壓的電阻都沒裝，于是懷疑芯片程序不對，兩個芯片對調后，還是只有料板有CPU 電壓。因為昨天聯想那個D041 是換EC 修好的，于是又懷疑這個芯片的供電，可能和EC 有關，又把EC 對調了。要修的這個板子，還是不出CPU 電壓。料板的CPU 電壓還是正常。我又把EC 程序對換了，故障依舊。這個EC 沒程序芯片是不會開機的。

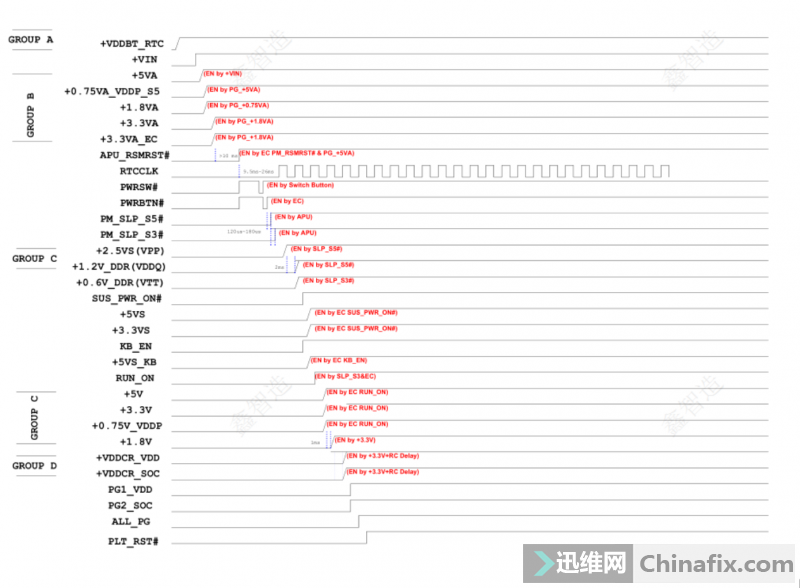

于是找到時序全部量了一圈。
實在沒辦法了，最后把兩個板子的CPU 供電的芯片都拆了，對著芯片的40 個角，一個一個的引腳打值。

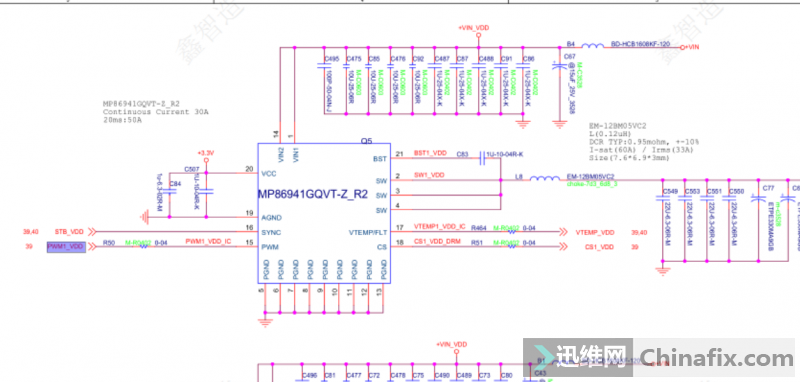

cpu 供電芯片，因為有一個我沒裝PWM1 芯片，所以相關的會有不同，其它的阻值都一樣。然后開始量MOS 管的阻值，最后，發現這個電容有問題。
這個電容來自哪里？這個電容是核顯的自舉升壓電容，發現這個電容有問題，我裝起來，測試的時候，發現顯集雖然沒波形，但有0.4 V 左右的電壓，唉，大意了。把電容更換了。

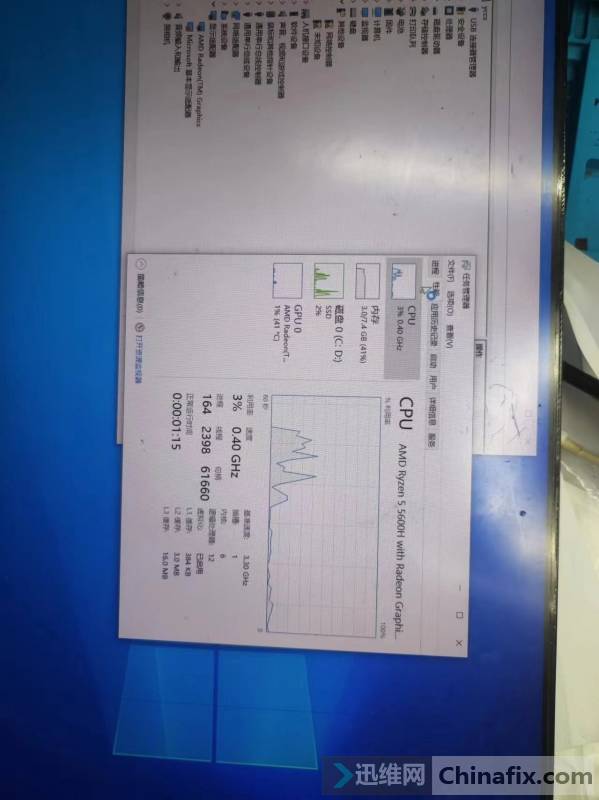

然后開機，進系統后，發現CPU又鎖頻了。

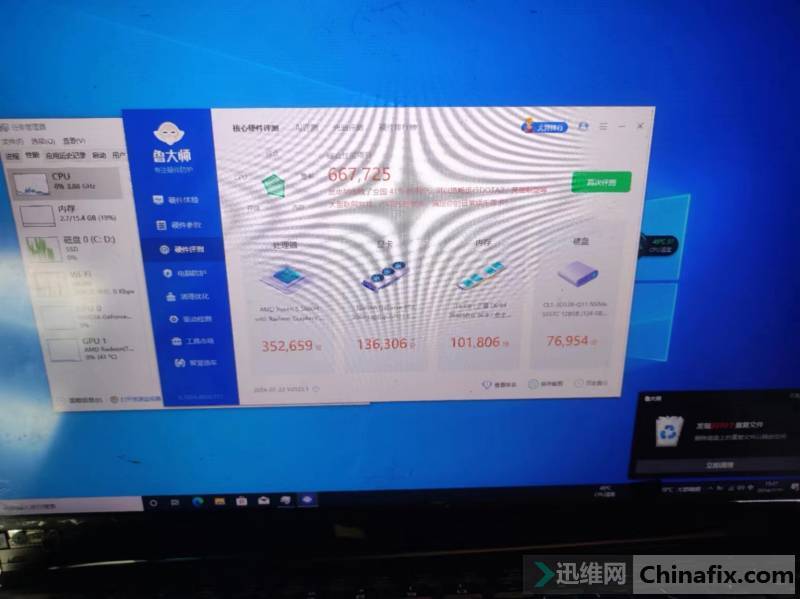

于是繼續找來料板對比，因為料板我沒裝PWM1,所以其它三路都是有PWM 波形的。而我要修的這個板子，開機只有PWM1有波形,于是我就把要修的這個板子的PW1 也拆了，其它三路也就出來波形了。結果這個板子，就會開機到要顯示的時候，就掉電到0.55 的電流不動了。所以這個CPU供電芯片，啟動的時候，如果電路完整，PWM1 優選啟動，其它PWM 需要的時候才會動作。如果PWM1 不工作，其它的三路都會工作。但是pwm1不能工作或者不安裝，會出現不能開機的情況。后面怎么解決降頻的，因為這個實在沒思路，直接換了四個PWM的管子。又把CPU 加焊了一下。然后開機，發現顯卡又鎖屏了。
但顯卡的參數都是正常的，可能是沒裝電池，如果不是沒裝電池的原因，這個電腦還要拆顯卡。

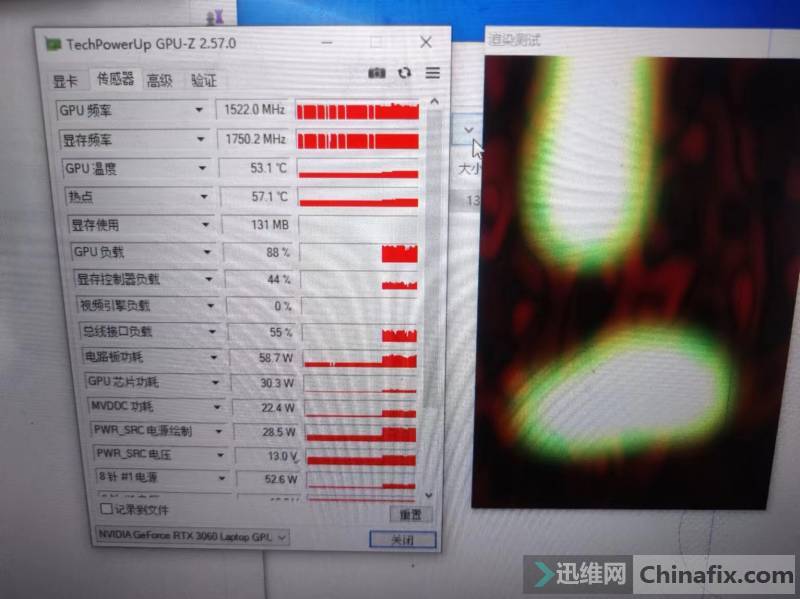

特別說明一下，3060 的pwr_src 的電壓，GPUZ 顯示參數就是一個不準確的參數，不用在意。這個板子，又修了兩天，本來就是一個電容問題，可以輕松秒殺的。顯卡問題，是我把BIOS 芯片裝錯了，讓大家見笑了。正確的BIOS 程序
 gm5zgxw_12l_1.0.BIN (16 MB, 下載次數: 0)

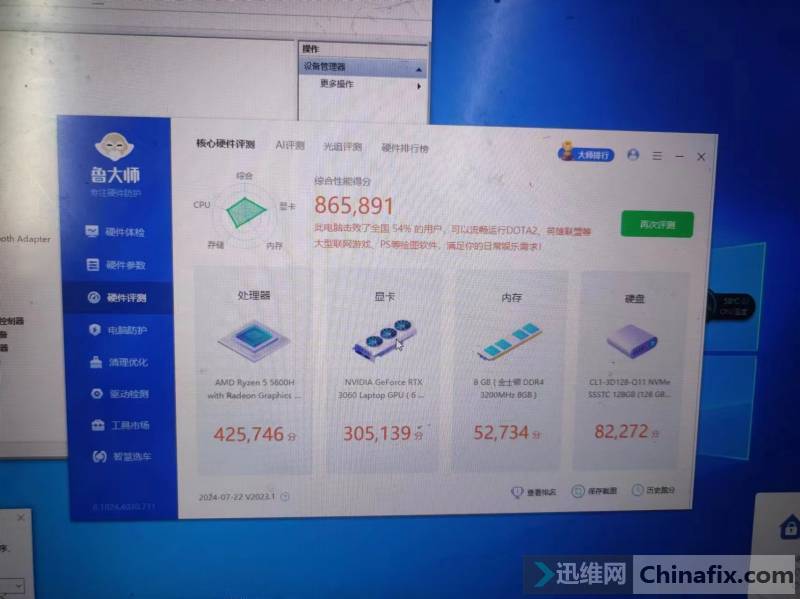

用了正常的BIOS程序，跑分也就正常了。
|
