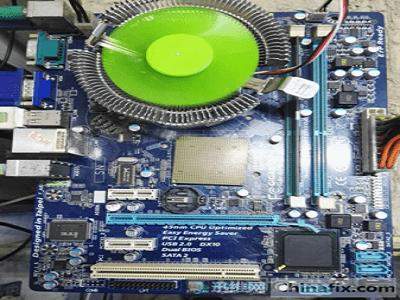

技嘉GA-G41MT-S2進系統插U盤死機，usb鼠標沒有問題；dos下u盤可以啟動，插著u盤進系統認不到u盤。維修時到現在有些時間了，今天整理資料的時候，發現的word記錄，發上來給壇友分享下

一開始HT供電mos管左上角一片三腳管、電阻腐蝕，換電阻、換管子、飛線。。。搞完上機無復位，測量無Vcore。。無1.2v_HT；測量發現HT供電MOS管損壞，更換上機依舊無復位；測量有Vcore，PCI-E無時鐘，時鐘RTM875T-587有開啟電壓，14.318晶振無波形，更換時鐘一路跑碼亮機，進系統測試：聲網ps2都o(jì)k，插usb鼠標每個u口都好用；最后插u盤死機了，經驗告訴我這種情況要換SB，果斷換了并沒好。。。故障依舊。。。肯定不是橋了。。。經驗可以幫你節約時間也可以帶你進入誤區。
Dos下U盤可以啟動維護系統，進PE藍屏重啟。。

測試面板usb_oc# 3.3v ok，測尾板usb時候還沒測就笑了，還是怪自己粗心大意，發現網卡接口旁邊的USB_OC#2個電阻都腐蝕了，表筆一碰就掉了；趕緊找了一個2.2k，4.7k上去了，進系統故障消失。

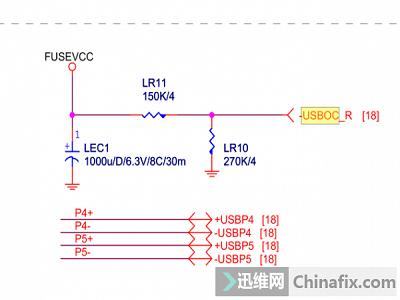

注意：技嘉圖紙USB_OC#標識為-USBOC
