接到一臺板    先打全板值均正常
上電測·各大供電都正常   內存 1.511v   橋 1.063v  總線 1.054v  CPU 1.11V
測時鐘  A13 14 電壓    無電壓  不正常  正常為0.4左右  確定此板故障為無時鐘

根據主板6系列時序  橋要發出時鐘  必須要收到  cpu電壓好信號  和pwrok  這兩個信號

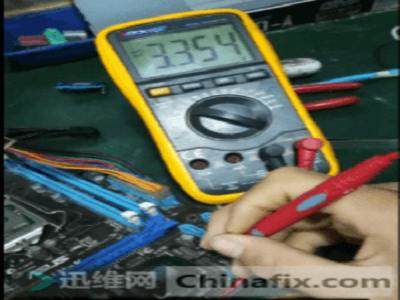

先測cpu電壓信號  看點位圖  cpu供電芯片 發出PG 經過2個三極管控制之間到橋 還有一個電容濾波，測這個電容2腳有3.3v 正常。

這個主板的ATX-PWRGD 就連到一個電容 應該是沒用

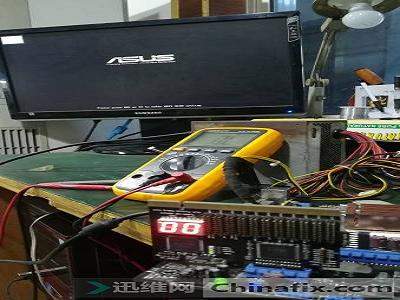

測pwrok 為0v 不正常   測0R292腳為3.3V 1腳為0V  排除電阻環后 測排阻0RN2值正常  應該是EC拉低 ,更換ec后上電跑碼 亮機


此機修復
