今天來了快板子，客戶說前置USB能用后置的不能用。
于是開始檢查。開機測試，用ps2的鍵盤進bios，查看usb設置，正常，然后看了下usb鼠標，燈亮，但是動不了，這說明了供電正常，但是數據不正常。
于是開始測量，5v供電果然正常，斷電打?qū)Φ刈柚担�也都正常�?/span>

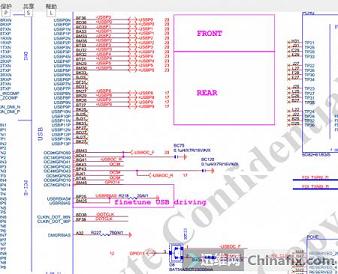

打開圖紙，直接翻到橋的usb模塊，觀察一番后鎖定信號-USBOC_R

-USBOC_R和-USBOC_F,R為后置usb口的，F(xiàn)為前置usb口的。于是追查信號R

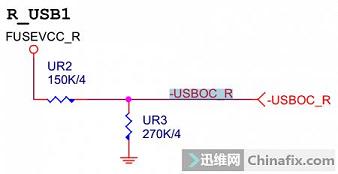

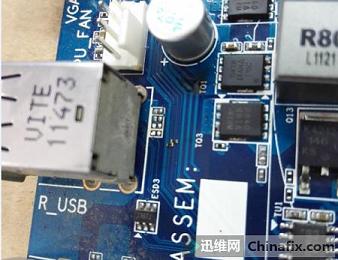

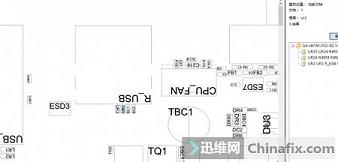

該信號為后置USB口供電分壓得來，打開點位圖，發現這兩個電阻就在USB口邊上

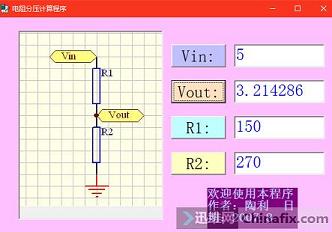

遂測量，發現只有0.9v左右的電壓，這明顯不正常。分壓電阻分出來的電壓大小應該在3.2v左右

于是，從料板上找了一個1k和一個2k的電阻換上

上電測試3.3v正常，進bios測試，后置usb口恢復正常，維修到此結束
