最近閑來無事在某魚上淘了個壞的海盜船的GS600電源，想著修不好就留著修好了就賣掉，畢竟600W的功率對付目前主流平臺還是綽綽有余的。于是二話不說直接付款購買。
到手之后發現成色較差，內部聚集了非常多的灰塵、棉絮、煙灰的混合物，于是吹風機加洗板水伺候，先給電路板清洗干凈，方便查找故障。
首先說一下結論，結論就是修好了，什么配件都沒用上，一根飛線搞定。但是找到這個問題幾乎花費了我兩個下午的時間。

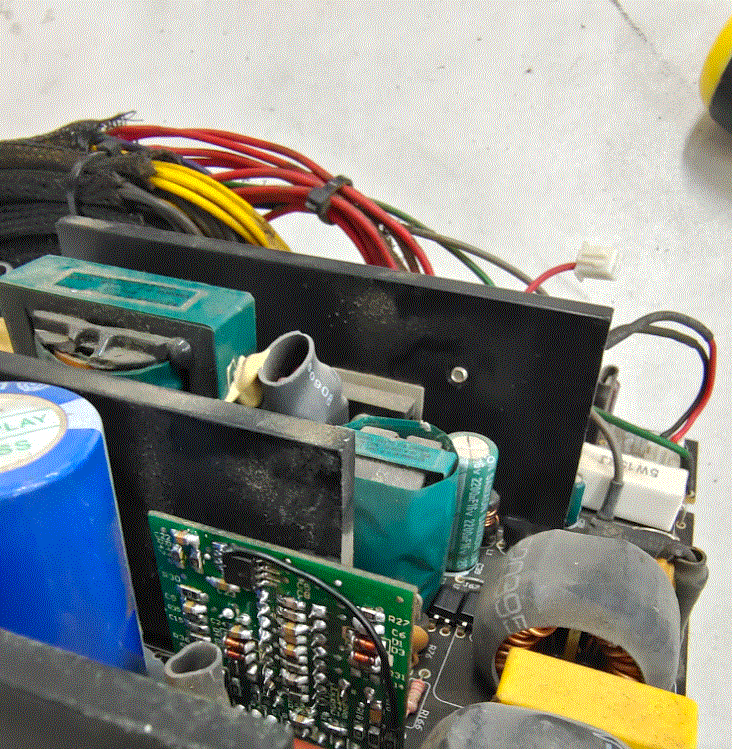

就是圖中的這根飛線。

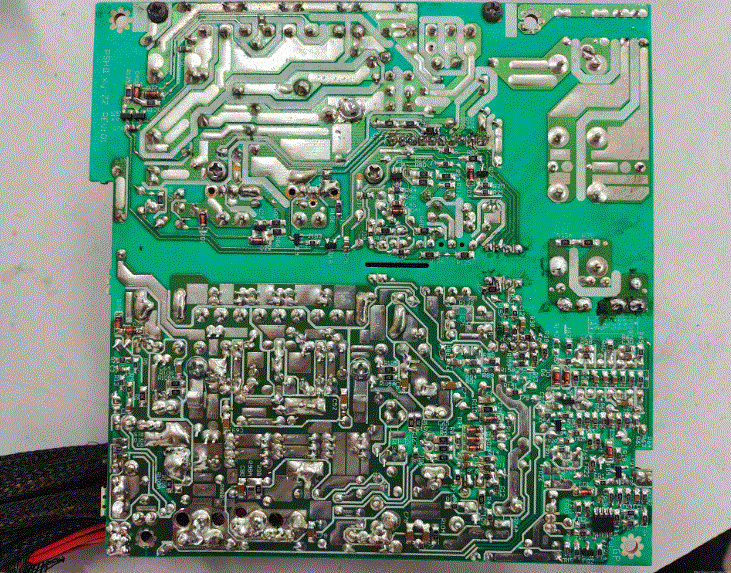

下面是這塊電源的正面圖

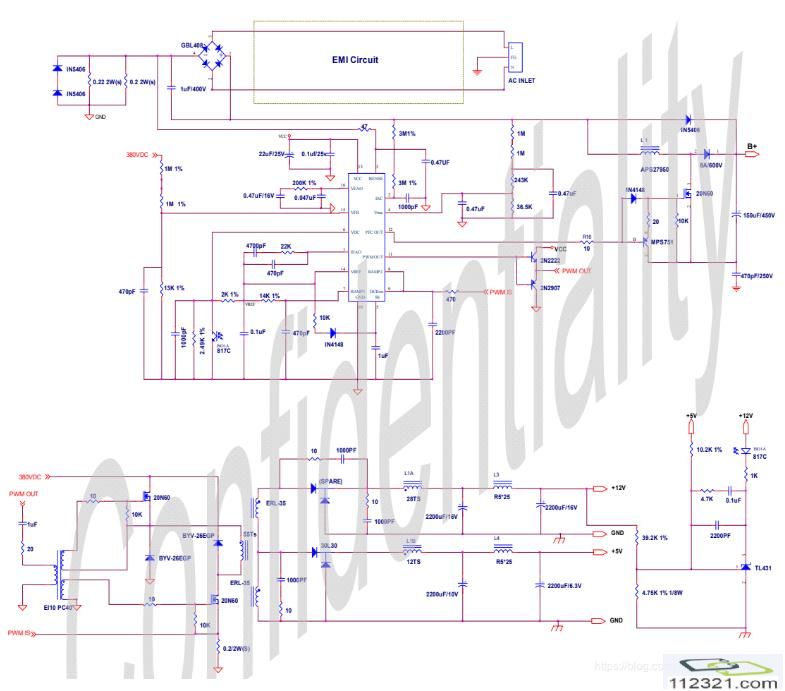

從圖中可以很明顯的看出這個電源是主動PFC+雙管正激+磁放大結構。想著前面有做過類似方案的電源，修復它應該不困難。仔細觀察控制小板，發現采用了一片CM6800TX控制芯片，這也是前幾年LLC架構沒有流行的時候的常用控制芯片。得益于雙管正激結構的可靠性能，在次級使用DC-DC變換器的情況下這種結構的電源還是非常可靠的，在電源用料不是太差的情況下輸出電壓精度、紋波表現都還不錯，只是效率稍低，后被諧振變換器取代。其拓?fù)浣Y(jié)構基本如下圖所示
在了解了電源的基本情況后便著手開始維修。先測量保險絲，保險絲沒有熔斷，隨后測量初次級所有功率器件（整流橋、MOS、輸出整流二極管），發現都沒有擊穿。此時心想是不是輔助電源損壞，導致電源不能工作。小心翼翼地插上電以后發現輔助電源正常輸出了5V待機電壓，同時測量了電源初級的控制器供電電壓，也有16V，完全正常。
這時開始懷疑是不是CM6800TX損壞不能輸出PWM波。隨后我把控制小板拆下，給CM6800TX單獨供電，發現其14引腳有7.5V參考電壓。隨后測量7號引腳，有一個三角載波。由于雙管正激部分采用電流模式控制，并沒有在8號引腳上測量到三角波。這時我還是無法判斷問題出在哪里，決定先代換一個芯片試一下，直接下單付款，到這里一個下午過去了。
兩天后，新的CM6800TX收到了，直接代換，通電測試故障依舊。這個時候我開始懷疑是不是次級部分沒有給初級輸出開機信號，此時我測量了控制開機的光耦，發現光耦有開機信號向初級傳遞，但是控制器仍然不工作。這時心中略慌，測量了輸出電壓反饋部分的TL431與PC817，發現沒問題但還是胡亂地替換了原機的TL431與PC817，通電后故障依舊。這時想著不會要翻車了吧，我抱著最后一絲希望繼續檢查控制小板。上面的一個8腳芯片引起了我的注意，因?yàn)樵贑M6800TX的參考設計中并沒有出現這個8腳小芯片。根據絲印信息查詢到了這個芯片為CM03，內部集成了三個N溝道MOS。于是對著這個芯片和它的周邊電路開始研究。
稍微跑了一下線路后發現，CM03其中一個MOS控制整流橋后的饅頭波電壓采樣信號向2號引腳輸入，另一個MOS控制PFC的電流環誤差放大器的補償環路電容是否需要短路，剩下一個MOS控制饅頭波信號轉換成有效值后向3號引腳輸入。當檢查到3號引腳周邊電路時，發現整流橋與3號引腳之間的阻值比參考設計中的的要大得多，這是我開始懷疑是不是CM03損壞，于是把CM03拆除，直接短路3號引腳連接的MOS的DS引腳，繼續測量整流橋到3號引腳之間的阻值，仍然非常大，有40多兆歐。這時我開始順著這個線路測量。測量3號引腳連接的兩個電阻，發現與標稱值一致，隨后仔細檢查了這根線路，發現有一處銅箔被腐蝕了，只留下一個小點連接著。于是我在電阻之后與3號引腳之間飛了根線，順帶繞過了CM03的控制，避免CM03中的MOS同時損壞造成返工。

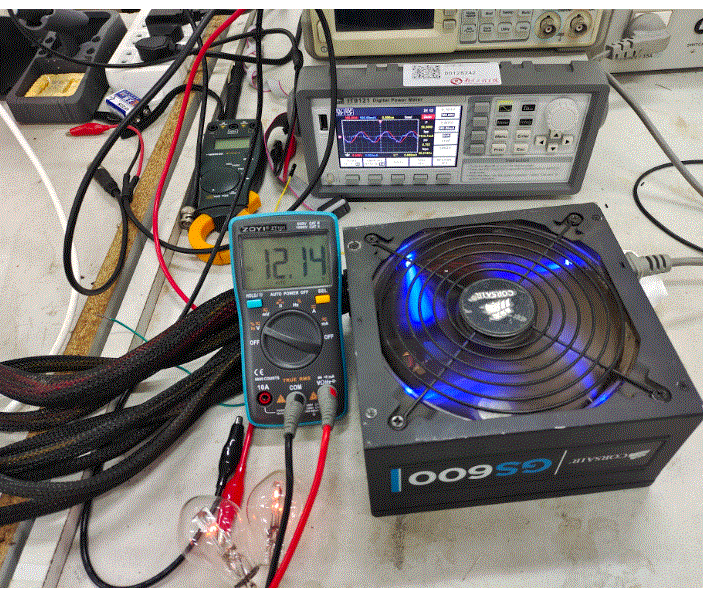

在檢查無誤后插電開機，發現12V、5V、3.3V輸出電壓都有了。一個下午又過去了。然后裝上外殼帶了一點小負載測試了一會兒，還挺穩定，沒有出現什么意外，到這里這個電源總算修復完成。.
最后吐槽一下，現在的ATX電源比十幾年前那種TL494、KA7500芯片的難修多了，費力不討好查找故障很費時間精力，需要有一定的耐心才能搞定。
|
