聲明：本貼內容來源于迅維網內他人分享的內容，非本人原創。
====================================================================================
====================================================================================
第一部分：PWM電路

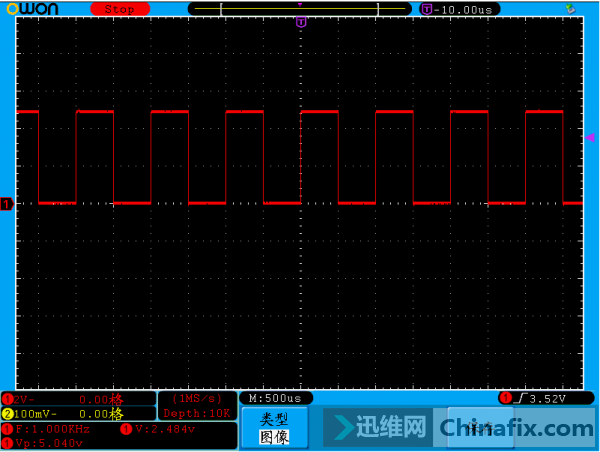

無上管G級波形：
有上管的G級波形：
下管的G級波形：

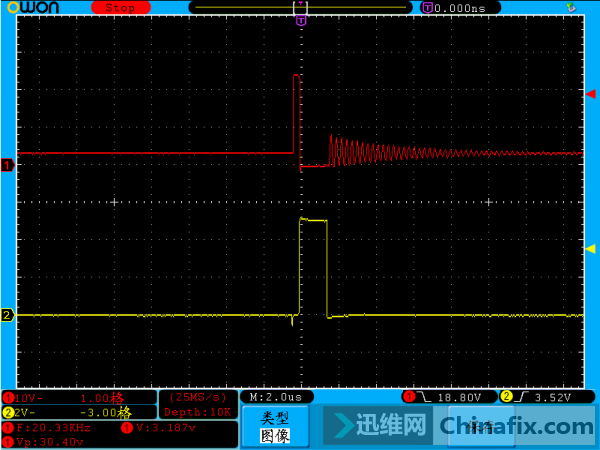

上下管交替導通：

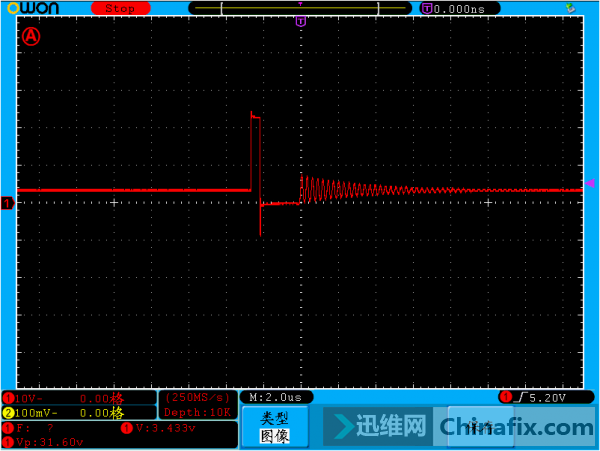

電感前端波形：

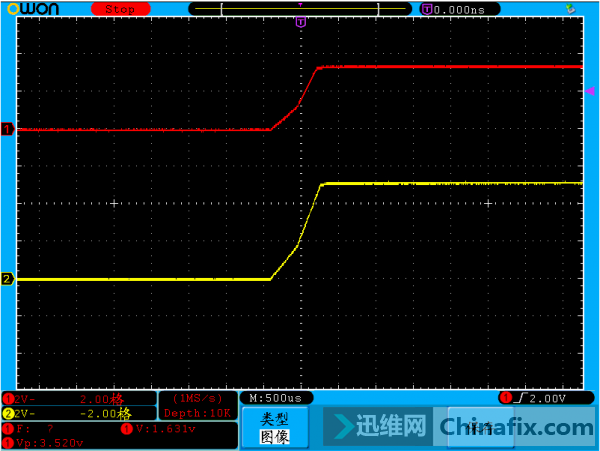

電感后端 3.3V和5V
====================================================================================
====================================================================================

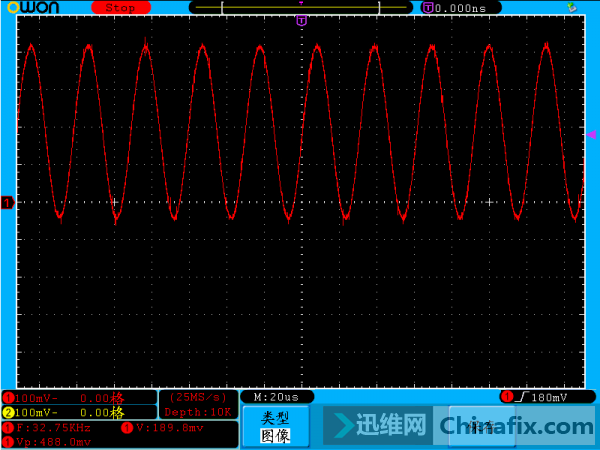

32.768KHZ
EC延時復位：
PWRBTN#
====================================================================================
====================================================================================
第二部分：時鐘芯片（這個抓波最簡單，直接AUTO鍵，然后默數5、4、3、2、1）
14.318MHZ

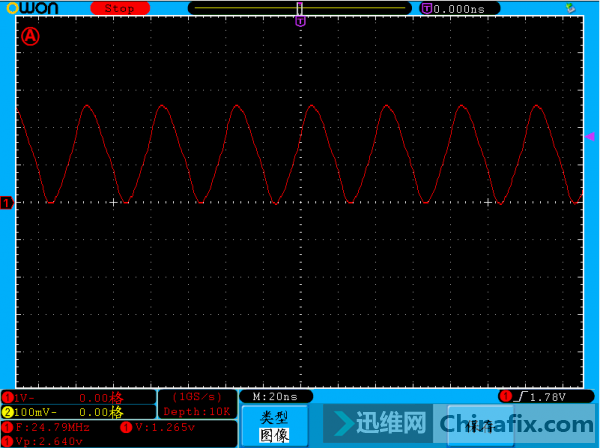

25MHZ
27MHZ
33MHZ
48MHZ

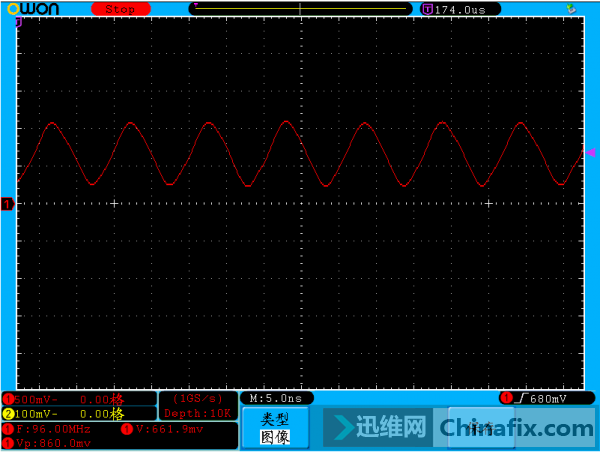

96MHZ
100MHZ
133MHZ
266MHZ(有波形但是不顯示頻率了，這臺100M示波器最大抓到200MHZ)
====================================================================================
====================================================================================
第三部分：ADS#之后
ADS#
PCI_FRAME
LPC_FRAME

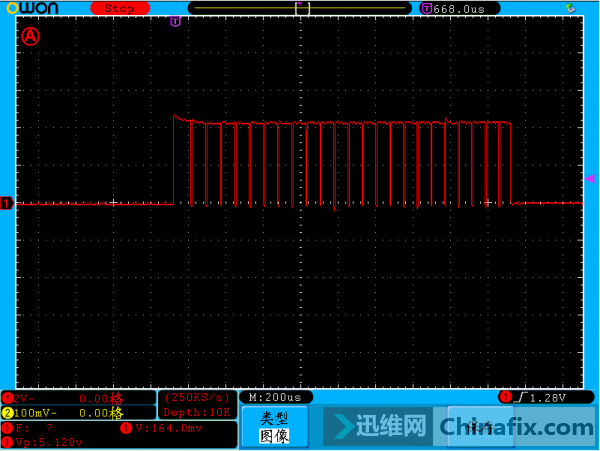

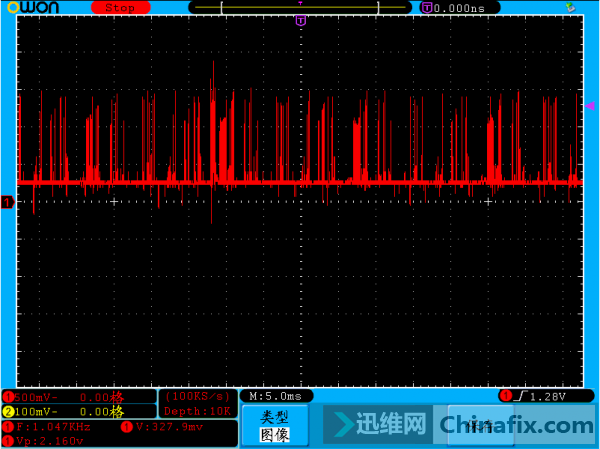

SMBUS（正常3組以上有效）

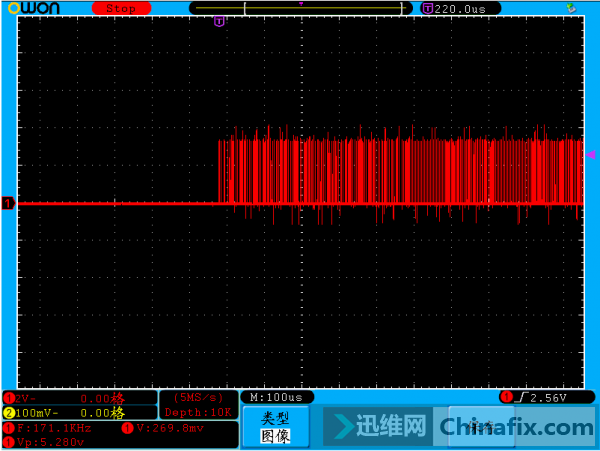

內存總線波形（正在傳輸數據）
EDID（抓到這個說明顯卡OK）

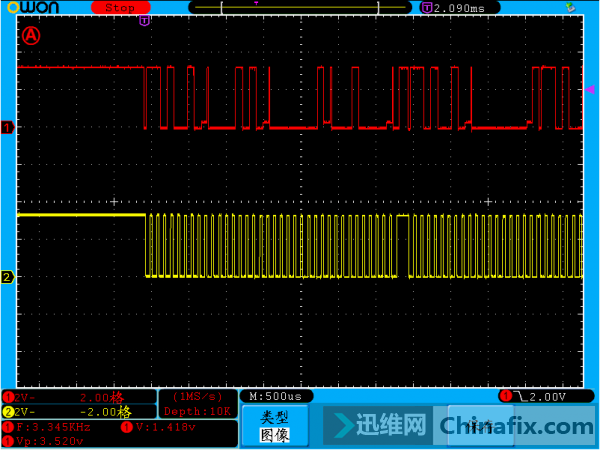

行場信號（上面行，下面場）
LVDS信號（抱歉，沒內屏，沒抓到）
====================================================================================
====================================================================================
在補充一點：BIOS（SPI）的1、2、5、6
第1腳：
第2腳：
第5腳：
第6腳：
====================================================================================
|
