現在開始講述這個主板的維修過程。
接到客戶一臺聯想筆記本電腦，客戶描述主要故障為，能開機，開機后，大小燈按下去有反應。懷疑CPU 可能有問題，于是寄到我這里維修。

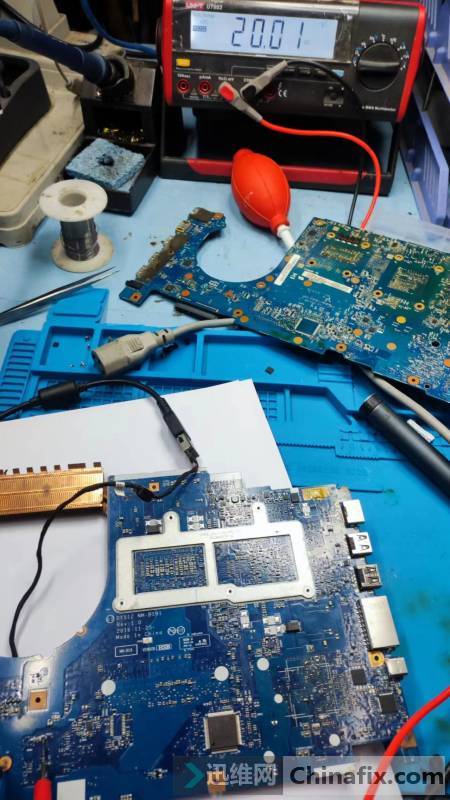

收到電腦，既然能開機的，就先開機試下，電腦確實能開機，但屏一直不亮，直接外接也不亮。

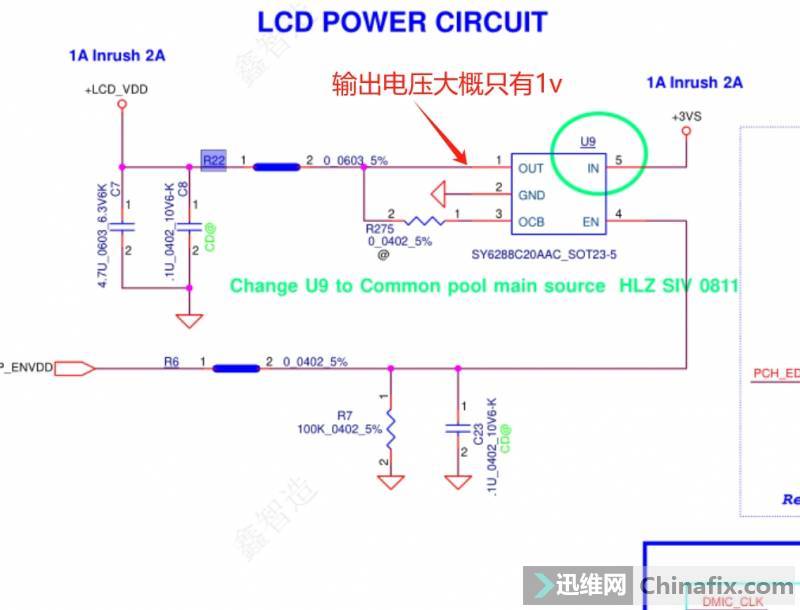

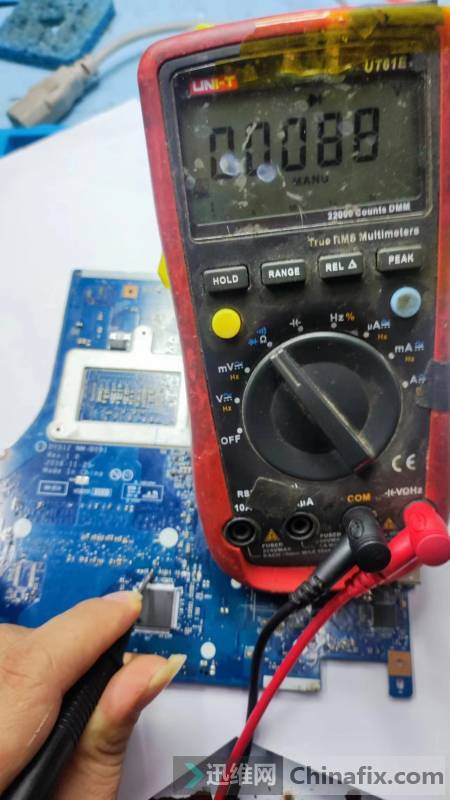

先查屏的工作條件。發現屏供電居然只有1.1 V

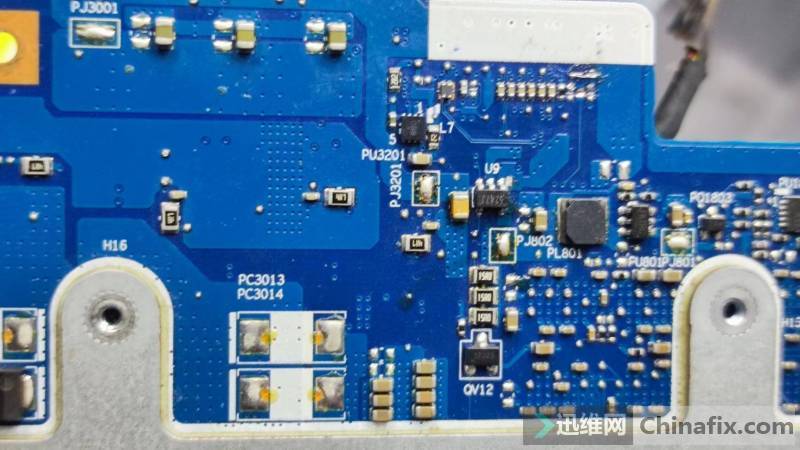

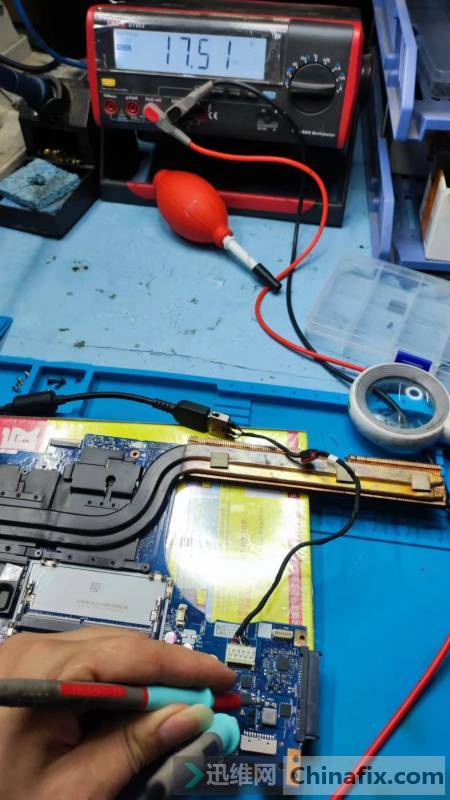

直接找一個元件換上，屏的電壓正常了，發現背光居然只有17.5v,于是查公共點。
先查保護隔離芯片的供電

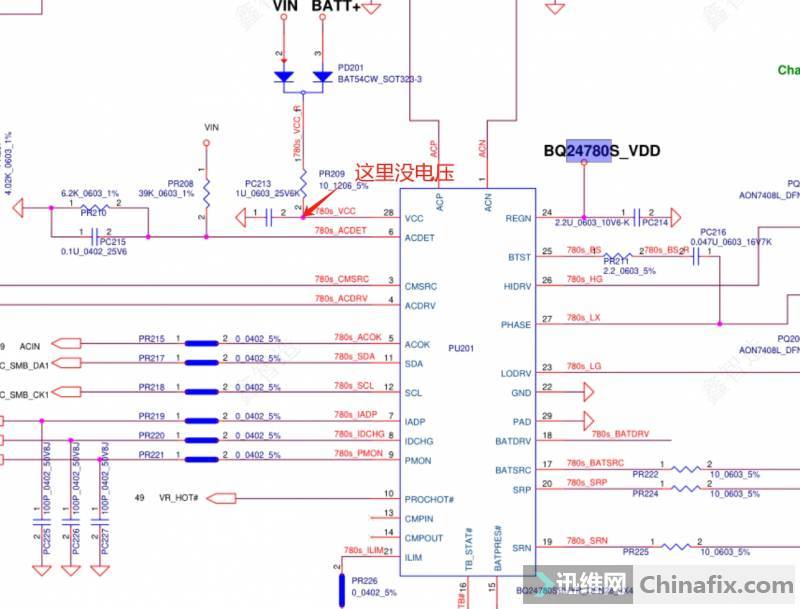

最后確定PD21 損壞，個人認為PD21 不會無緣無幫的損壞，于是把充電芯片也換了。再次通電，發現BQ 芯片，ACDRV 依然沒有升壓。仔細看了一下，這里居然被短接了。

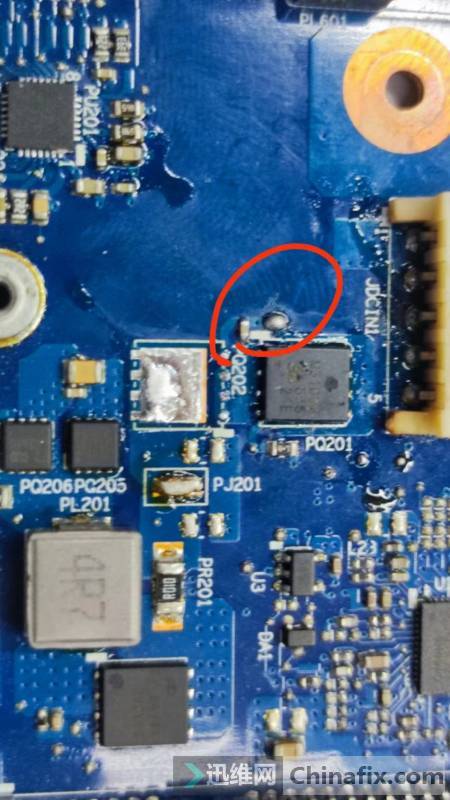

為什么我會取了第二個管子，主要是為了方便排除故障。這個地方短接了，也是沖電充芯片工作條件不滿足，也能過保護隔離的原因。
把錫拖開，把電容裝上，測量acdrv 已經升壓，裝好第二個管子，開機后，屏幕依然不亮。為了方便故障排查，我把屏和屏線給拆了出來，然后外加了一下手電筒，看到如圖

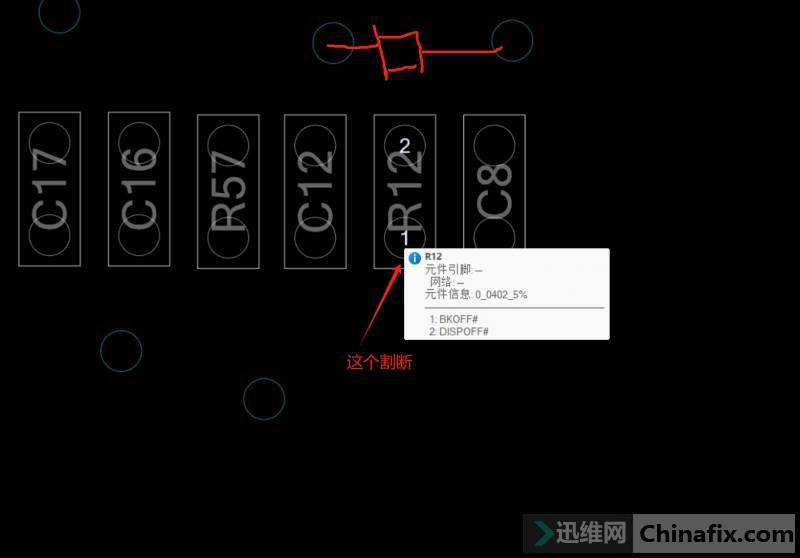

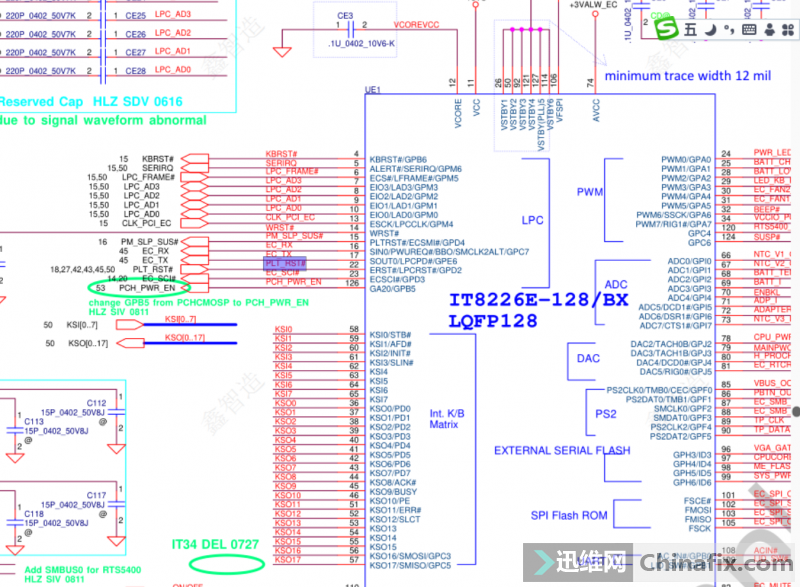

然后開始查屏的工作條件，屏就缺少一個DISPOFF#，這個信號是橋PCH_EDP_ENBKL發出，轉換改名為ENBKL發給EC,EC收到這個信號，會識別LID_SW# 信號，然后EC 發出BKOFF#,經過一個沒有的電阻的導線改名為DISPOFF#.
仔細檢查后，發現ENBKL 為正常電壓，LID_SW# 電壓也正常。就是不出DISPOFF# 的電壓。

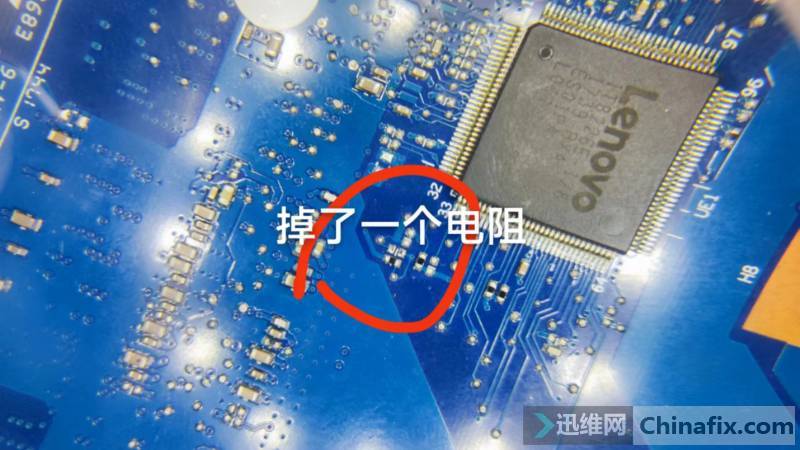

然后又發現這個位置掉了一個電阻 ，于是去找了個料板來。

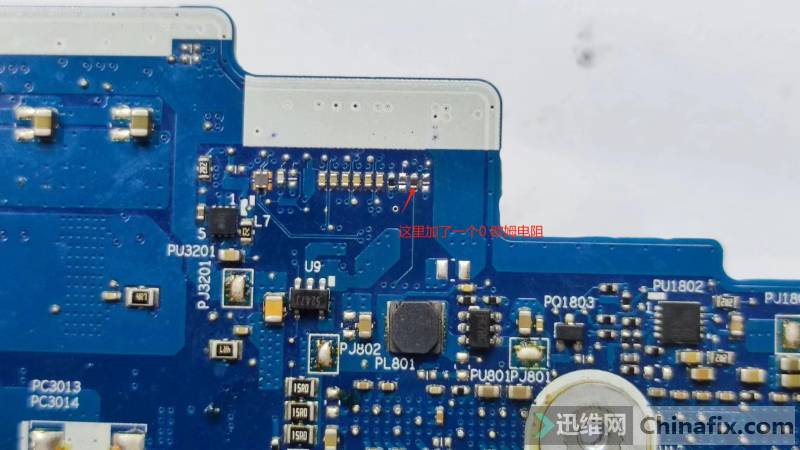

但對比了一下圖紙，發現這個不會影響顯示，但我還是補了電阻
既然有料板，就直接換個EC 吧。

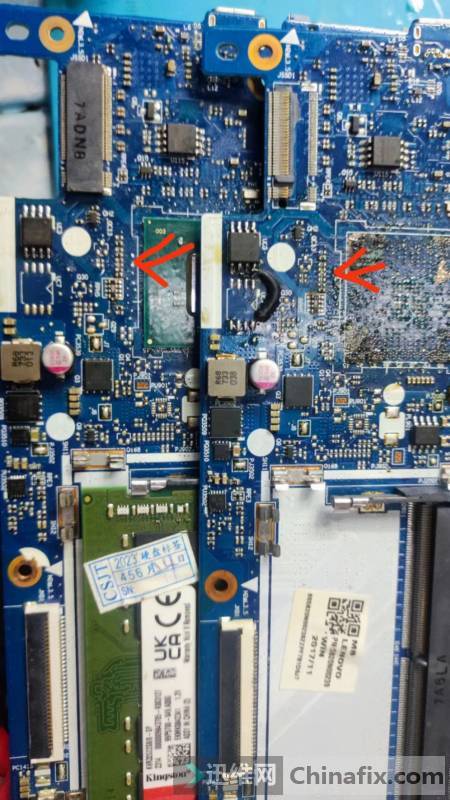

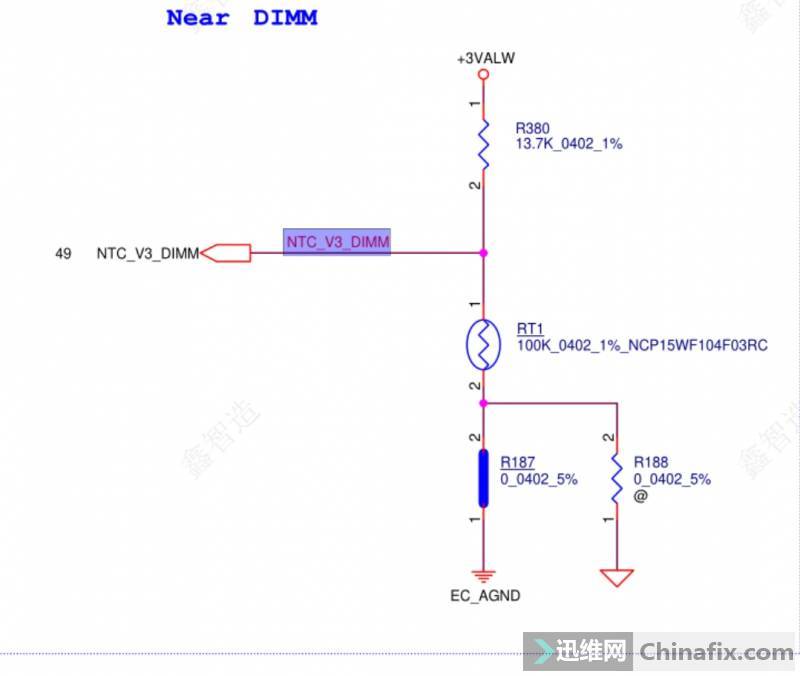

換了EC 故障依舊。然后又仔細對比，發現有些電阻居然不一樣。

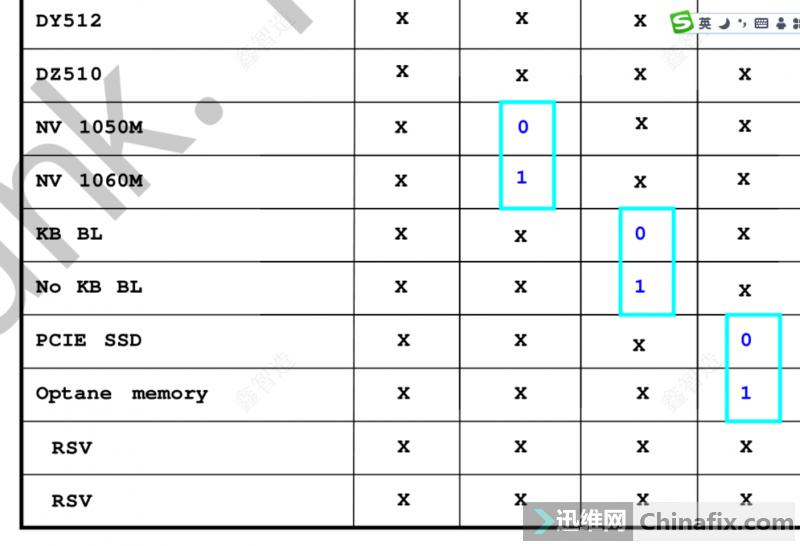

看一下這個電阻的定義。

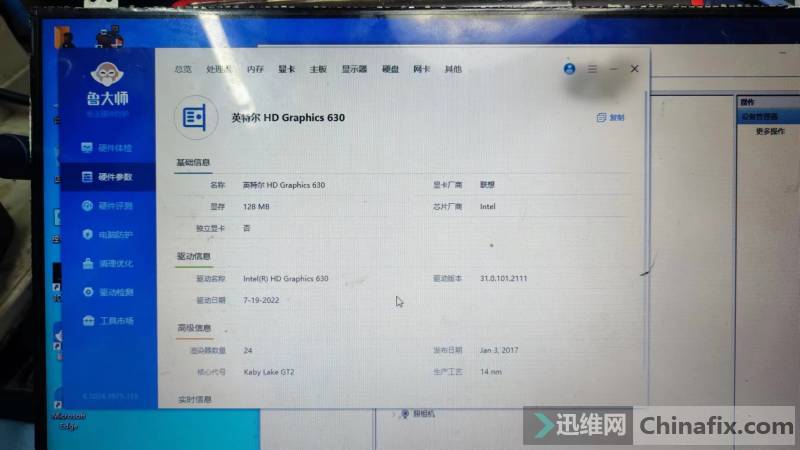

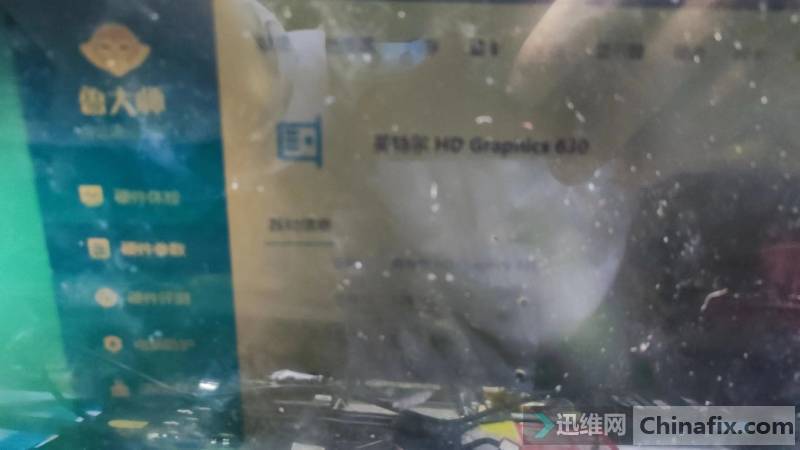

按道理，我這個1050m的應該是為低的，不知道為什么為高。想了一下，不管了，先進系統再說，這個時候接nvme 的M2硬盤 ，發現主板不識別，然后就接了一個sata 硬盤，借著手電的微弱的燈光，發現電腦只有集顯。
實在操作不方便，下狠手了，把亮度控制，直接割斷，直接拉了一個供電過來（這是錯誤的操作，供電和信號是不能直接拉的，至少要串個100 歐姆以上的電阻）
開機進系統，先看下是不是都正常。
既然只有集顯，那就看下獨顯為什么找不到。先打值，阻值正常，測試供電，1.8 ,核心，顯存，1.0 都有，打晶振波形，都正常，然后量復位。
發現顯卡沒有復位。

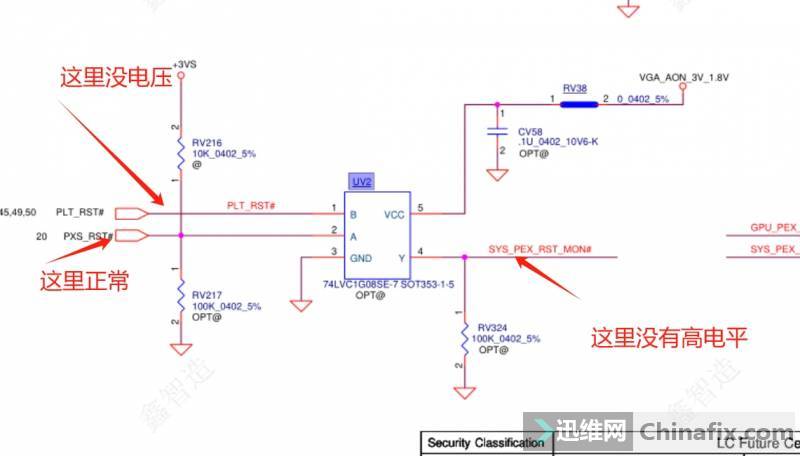

發現是PLT_RST# 不正常導致沒復位，然后對這個位置打值。
最后確認是讀卡器，拉低了復位信號，這個復位信號不正常，也會導致nvme 固態硬盤主板不認。

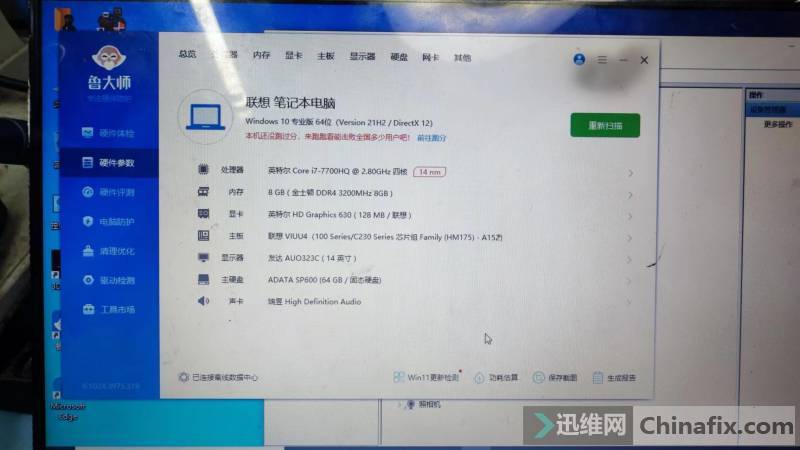

進系統測試，一切正常。這個板子，一共修了我一天半的時間。
電路都正常后，把電路恢復為出廠設計。
|
