版號：nm-b901
型號：t490
機器拆機，二修的，上家更換過typec接口，接入適配器，兩面都可以升壓到20v（有一面偶爾接觸不良）
觀察主板，上家修過充電部分電路。
測量主板，發現公共點電壓僅1-4v跳變，初步判斷后級短路，測量充電芯片ldo線性輸出，公共點，檢流電阻等未發現異常。
先將typec接口更換一個，更換完發現充電指示燈已經可以亮了，充電也是正常的。裝機測試
未完~
測試發現，充電接口沖一會就不沖了，且伴隨著短路（類似于）電流表快速亮滅。
多次測試發現，主板完全斷電后又可以重新充電，但是充電只能持續一會兒，故障就會復現。
首先懷疑充電pd芯片的1m程序，以及某個元件不良（玻璃管愛壞這是個通病了吧）。
優先排除程序問題，論壇刷了一個，直接不升壓了，找不到其他程序，只能作罷。
測量發現 故障短路（類似于）電流表快速亮滅，不單單是公共點電壓在跳變，
USBC_VBUS20_CONN進入電壓也在跳變，分析應該是輸入電壓前端問題，并非到達充電芯片后電路導致的。

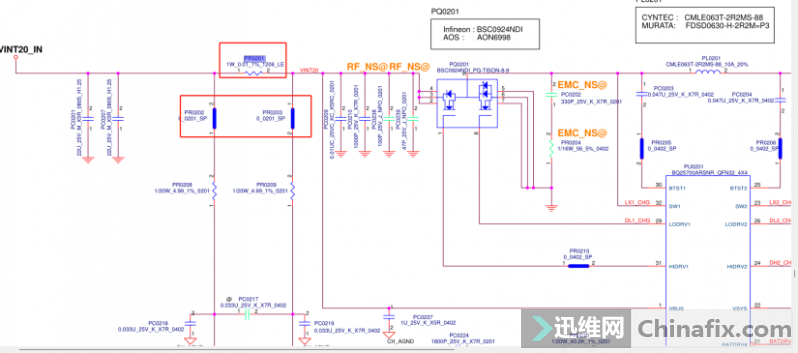

斷開到達充電芯片前檢流電阻，以及兩個芯片檢測電阻，切斷充電芯片對輸入電壓VINT20_IN的影響
此時測量前端輸入20v電壓依舊在跳變，驗證了自己的想法。

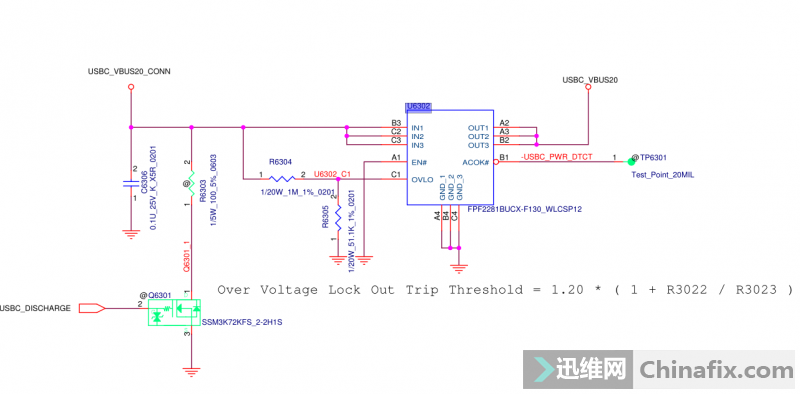

typec輸入電壓到公共點之前還需要經過一個玻璃的開關管
在之前遇到過公共點電壓異常，就是該開關管導致的U6302。
在主板上找到了該芯片U6302，發現是封膠的，猜想是上家更換接口時溫度高了，導致爆錫了
當然也有可能是芯片U6302確實愛壞。
更換了該芯片（沒有芯片看下面的改電路方案），將斷開電路恢復，測試充電恢復正常。
----------------------------分割線-----------------------------

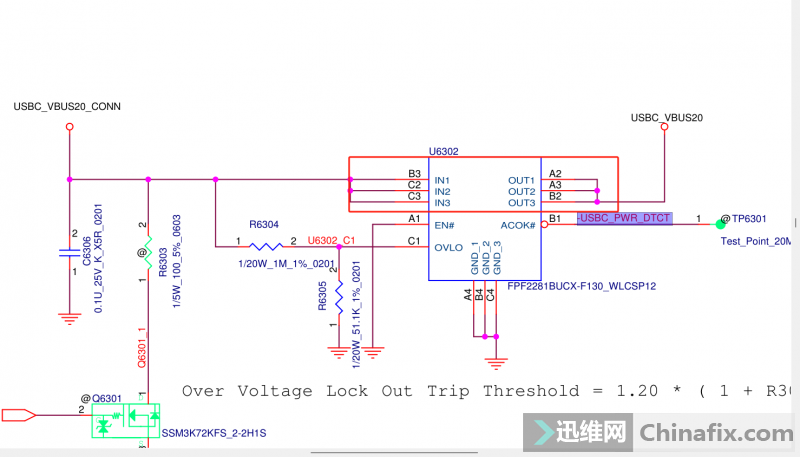

另一個維修方案：根據之前修e480的經驗，可以直接拆掉u6302，直接輸入接輸出即可（在e480上驗證過）
不過e480需要將主板上J13的跳線點短接起來，出廠時沒有焊接在一起，這樣充電也是可以的，已驗證可行。
t490這個方案還需要大家去驗證啦~
|
