電阻的5大作用：
1、限制電流：
限流電阻的意義，在于
限制線路上的最大電流。用在LED燈驅動上，平時可以通過分壓來控制LED燈的電流和亮度，在LED燈破壞的時候，也能夠限制線路上的最大電流，確保不會把電源給短路了。

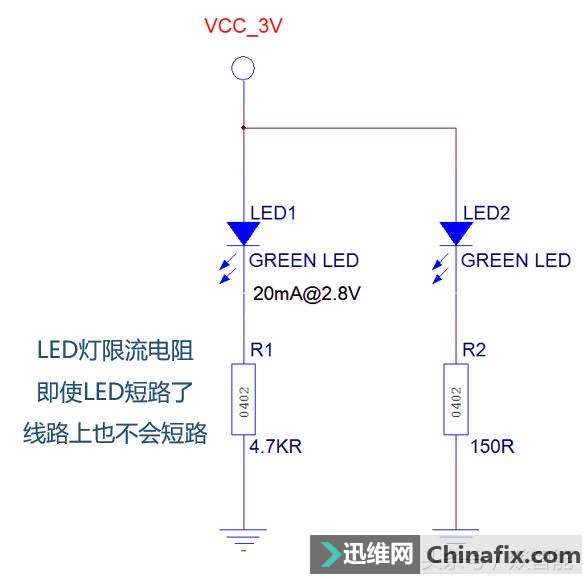

例如上圖右邊，即使LED燈短路了，線路電流最大也就20mA。
電阻如果通過的電流過大，燒毀了，結果是“斷路”。就像家里的白熾燈燒掉之后，里面的燈絲是斷掉的一樣。電阻在數字電路規劃中，能夠起到一定的線路保險絲的作用。
2、電壓采樣：

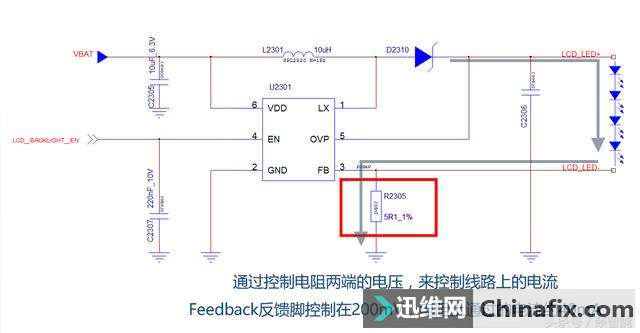

串聯LED升壓電路，運用5.1Ω電阻采樣，使反饋腳穩定在200mV。每個升壓電路都有電壓反饋的引腳，有些是把采樣電阻集成在升壓芯片內部。本圖這顆芯片，可以通過電阻調節輸出電流，因此把電阻放在外面了。

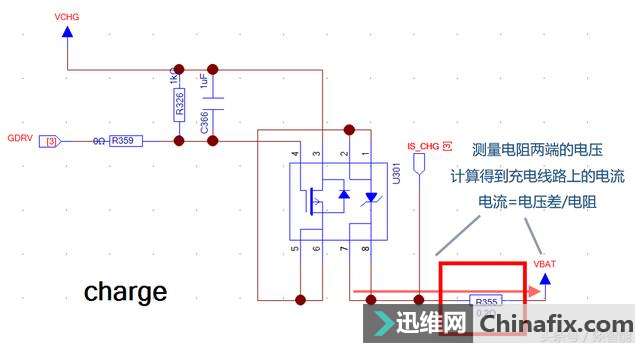

通過電阻分壓，來計算充電電流的大小。2個ADC檢測到電阻兩端的電壓，
電壓差=電阻電流x電阻阻值。

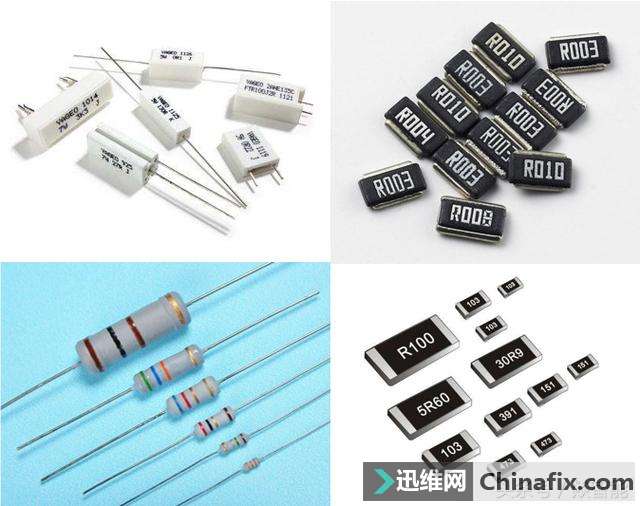

這種方式精度不高，適合幾百mA級別的大電流測量，不合適非常小的電流的測量。如果要測量大電流，一定要選擇更小的、功率更大的電阻。小電阻是為了減小電壓損耗，大尺寸電阻是為了增大電阻耐受的熱功率，使之不會被燒壞。
3、上拉下拉

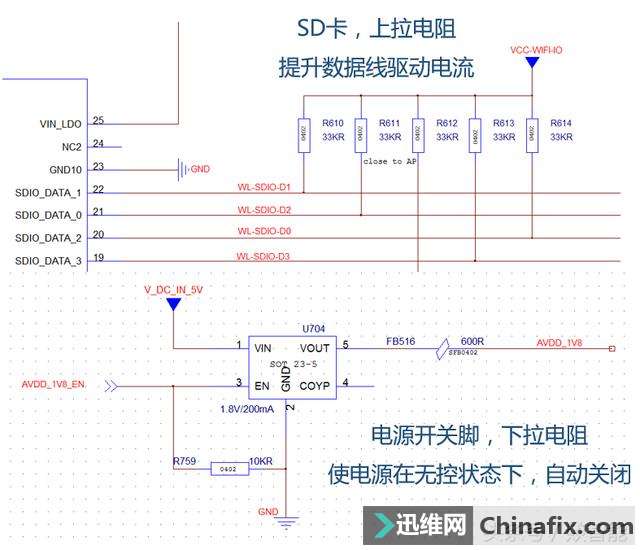

通過電阻，對數據線進行上拉，可以
提升數據線的驅動電流，提升抗干擾能力。
對開關腳進行上拉或者下拉，是要
給開關一個默認狀態。尤其是電源的開關、聲光電類的開關，必須要有一個上下拉電阻，使這些設備在沒有被控制的時候是關閉的狀態。如果電源默認沒有被關閉，很容易導致上電漏電，或反灌導致系統工作異常。
4、降低干擾

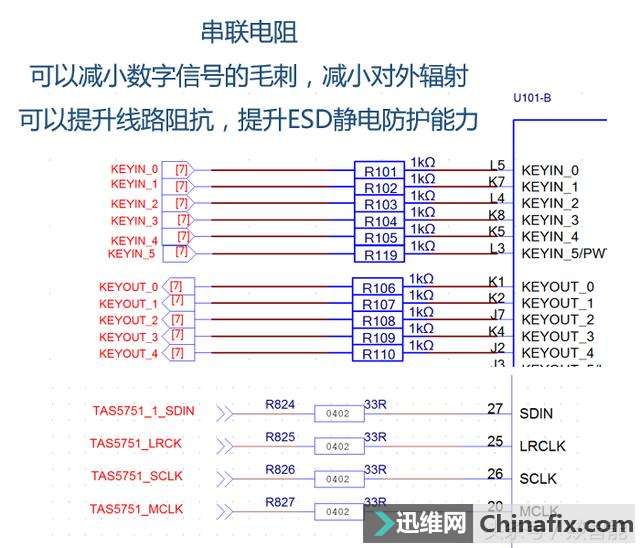

數據線串聯電阻，

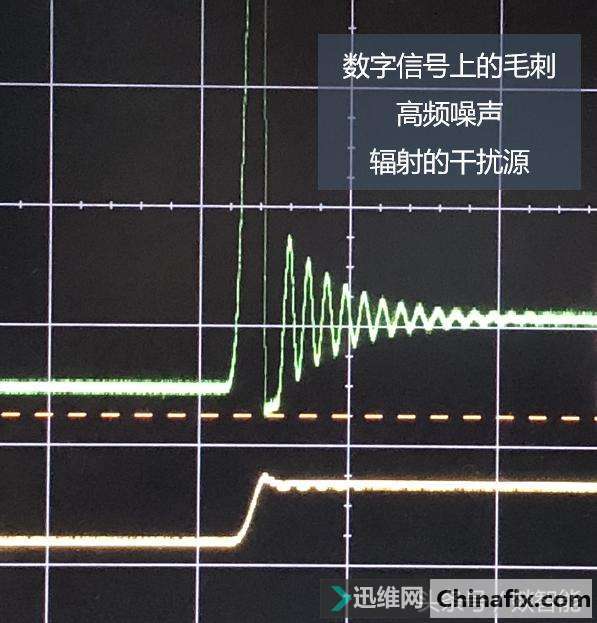

數字電路的毛刺（示意圖，真實沒這么大）
數字信號都是方波，方波會有過沖，有毛刺，有高頻輻射。為了減少高速信號線的高頻信號輻射出去，或者被外面來的信號給干擾了，最簡單的辦法就是
串聯電阻。能夠過濾一部分高頻信號的能量。
如果電阻的效果不夠好，還可以換成磁珠或者電感。都是一樣的尺寸大小的。
5、兼容規劃
元器件兼容規劃：預留電阻，以備更換成磁珠

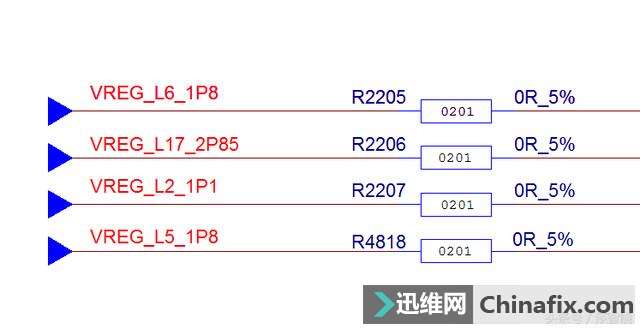

同樣，電源上預留一個0Ω電阻，也是為了以后一旦出現電源紋波過大或者輻射干擾等bug，可以把電阻換成磁珠來減小干擾。
0Ω電阻廣泛的使用于“預留”位置。之所以不直接運用磁珠或電感，是因為電阻遠比磁珠和電感便宜。預留了位置，沒出問題就用便宜的電阻，出了問題就換成貴的磁珠無需修改電路板，省時省力省成本。

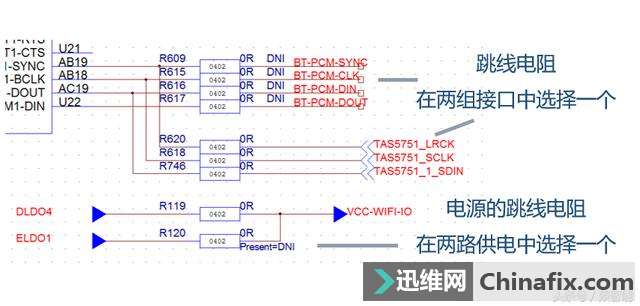

兼容規劃也廣泛使用于各種電源和信號線的選擇。有時候某些規劃方式?jīng)]有得到充足的驗證就需要用在電路上，此時應當做好兼容規劃，如果一套方案不行還能夠快速換成另外一套方案。
做兼容規劃的核心原因，是硬件電路板的制作需要一定的周期和費用，像8層盲埋孔PCB，打樣一次的周期要十來天，制板備料貼片的費用動輒就要上萬塊。
所以要在一塊電路板上多考慮一些情況，多預留，做好備手。
