店里的惠普1020黑白激光打印機壞了，故障是卡紙不出紙。根據我修理的經驗，應該是定影輥上的齒輪橡皮圈磨損脫落，或者是加熱輥上的潤滑脂沒了，導致定影膜不能與定影輥同步轉動才卡住紙張。只有拆開才能解決。圖片是手機拍的，通過畫圖工具加上紅色箭頭，方便找到螺絲一步步拆開。圖片不太清楚。請原諒。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程

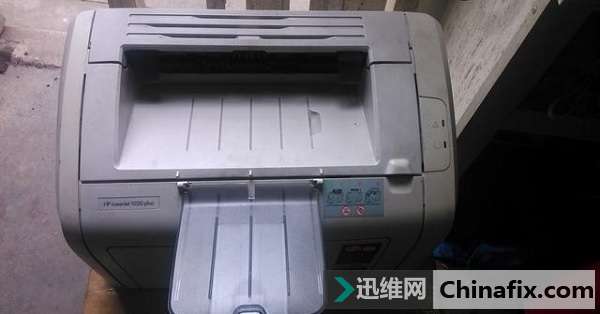

惠普1020激光打印機正面圖。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程

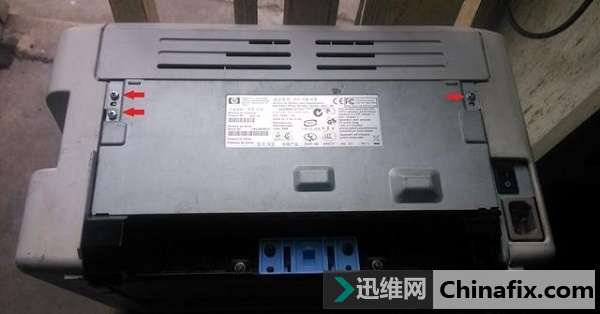

把打印機翻轉，拆掉紅色箭頭處的3個螺絲。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程
把后蓋鐵板往上抬下就可以拆下了。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

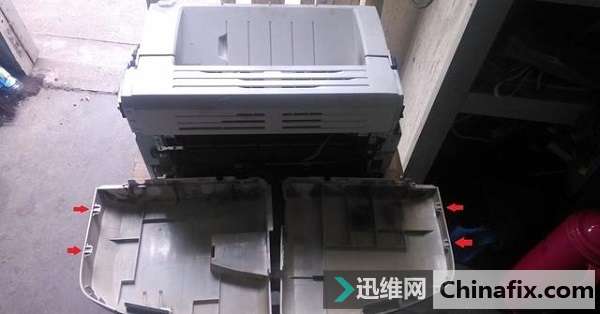

拆掉兩面的側蓋，從后面先撬開再上下撬開后往前推出。注意箭頭所指的塑料卡口。是插入的。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

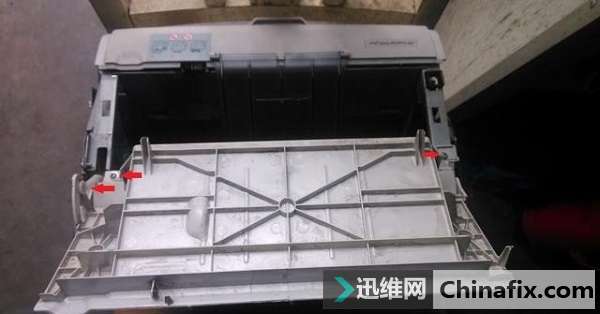

把上蓋翻起，拆掉箭頭處的2個固定螺絲，再拆掉箭頭處一個塑料臂上的塑料卡。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

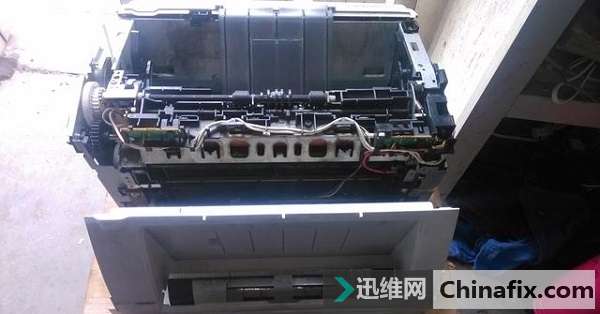

把上蓋拆下來了。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

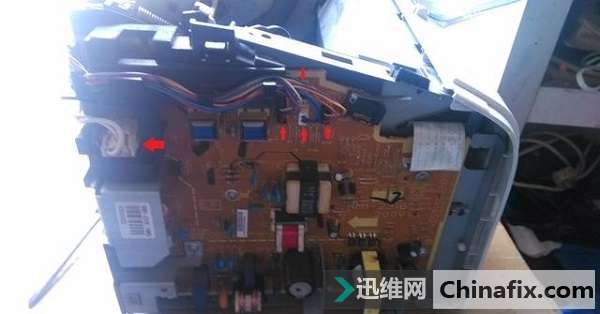

拔掉紅色箭頭處的5個接線卡座。把連接線拆開。每個卡座結構不一樣，所以不需要記住。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

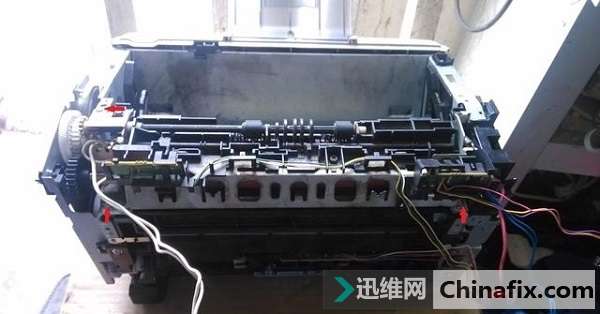

再拆掉箭頭所指的一根紅色粗線，把定影組件上的3個固定螺絲拆掉。在箭頭處。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程
往上抬再往后拉，定影組件就可以拆下來了。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程
把紅色箭頭處的固定螺絲拆掉，把蓋板拿下。
hp1020打印機 怎么拆開？1020激光打印機拆機修理教程

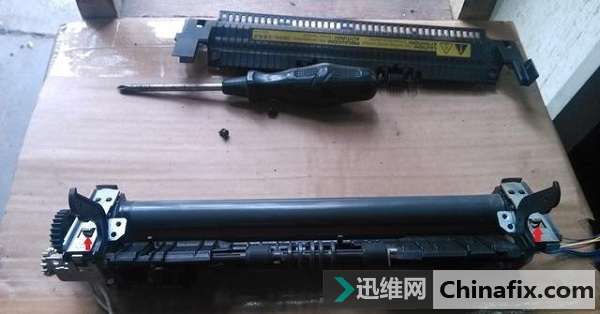

再拆下箭頭處下面的2個彈簧，用小一字起子撬下來。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程
兩面的壓板就可以拆下了。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程

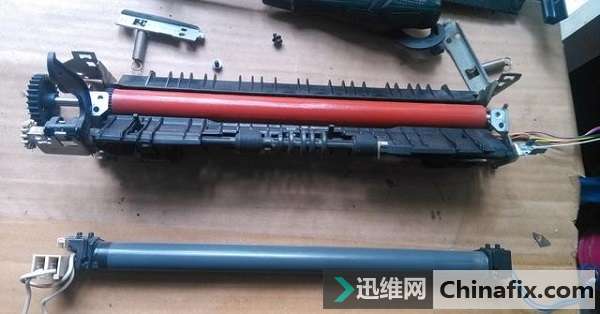

拆出加熱輥。用手轉動定影膜，發現轉不動。里面沒有潤滑脂了。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程

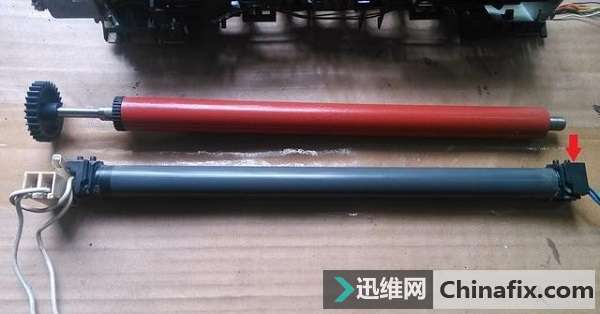

拆出定影輥，發現齒輪橡皮圈沒有壞，把它再安裝回去。把箭頭處的塑料塊拆下，左右搖晃往外拔就可以了。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程

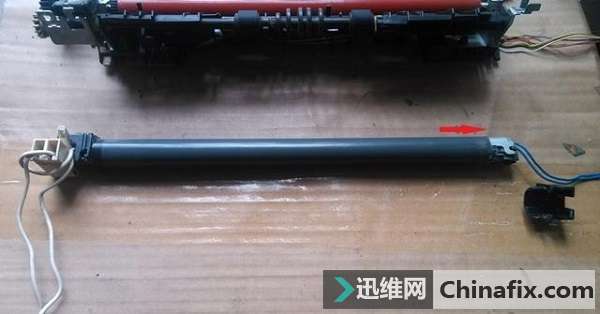

塑料塊拆下后，把定影膜按照箭頭方向拉出來。
hp1020打印機怎么拆開？1020激光打印機拆機修理教程
在加熱輥上加好高級耐高溫潤滑脂（凡士林也可以），把定影膜安裝好，用手轉動感覺很輕松就可以了。
全部安裝好后測試成功，老打印機又可以工作了。雖然浪費了點時間，但是修理成本也就1毛錢左右，一小瓶高級耐高溫潤滑脂才十幾元錢�？梢约�100多次。最后說明下，這個定影膜也有叫它加熱膜的。
|
