通過仔細觀察市面上存量較大的各類型的臺式機主板，我們發現凡是沒有PCI插槽的主板都設計了LPC接口，但各廠的LPC接口定義都不相同。通過對大量主板LPC接口定義的整理、歸納、總結，我們設計了這款專門用于臺式機主板的基于LPC總線的診斷卡。
該診斷卡通過拔插不同的適配轉接卡就能實現兼容不同廠商的主板。這種設計實現了本診斷卡能匹配更多型號的主板，包括今后可能出現的新定義的LPC主板，而我們只要設計相應的轉接卡就行了。
目前，已支持（有LPC接口）的主板廠商有華碩（2*5）、微星（2*7）、精英（2*5），囊括了市面上大多數較新型號的臺式機主板。
一、使用方法：
查看主板廠家，根據需要插上對應的適配轉接卡，插入主板，給主板上電。如果主板工作正常，本卡會顯示工作正常的代碼；如果主板有故障可以根據指示燈以及數碼管顯示的代碼得知當前主板故障情況。

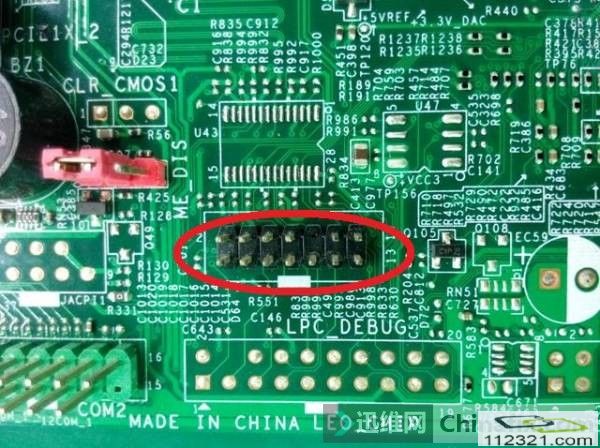

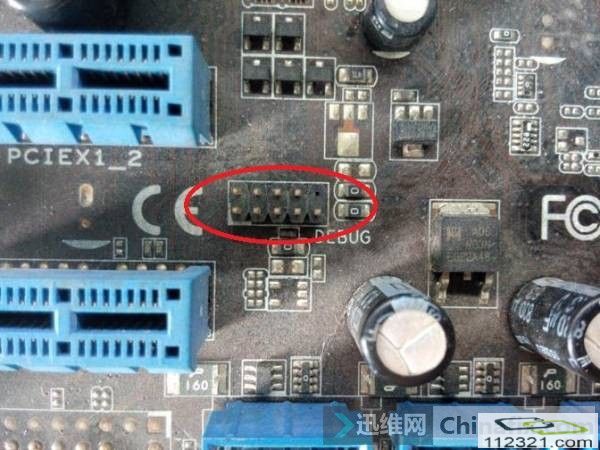

1. ASUS華碩主板LPC接口圖

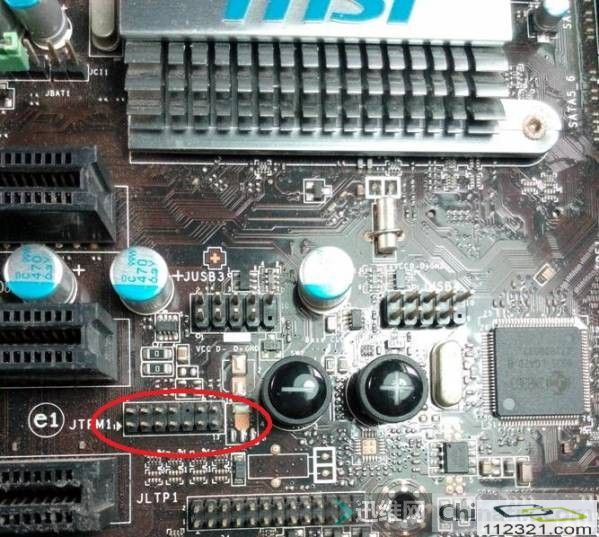

2. MSI微星主板LPC接口圖

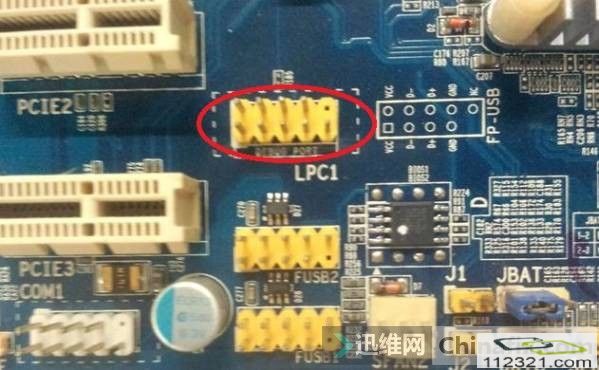

3. ECS精英主板LPC接口圖
4. 其它主板LPC接口圖

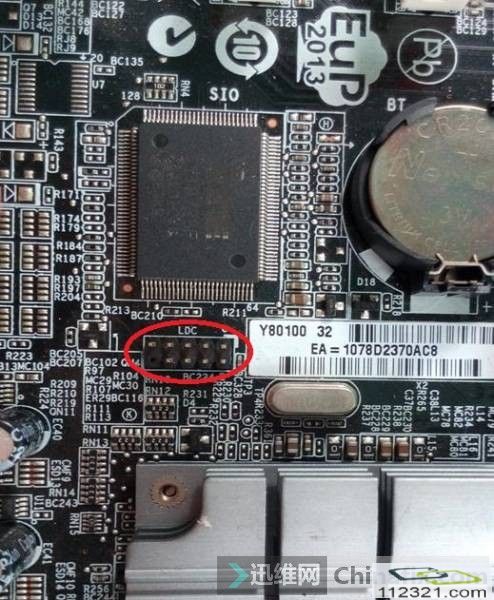

聯想主板
昂達主板
指示燈
該卡上有電源VCC、復位RST和時鐘CLK三個指示燈，當主板有VCC3.3V電壓、RST復位信號、CLK時鐘信號時這3個指示燈會常亮。如果有其中之一指示燈無法正常指示，則說明對應電路有故障，主板將無法后續的跑碼工作。
三、故障代碼一欄表
當主板開始跑碼后，可根據本表檢查對應故障部位。
|
