正常情況下的各種電路,其電流的途徑是由電源的一端經負載電阻流回電源的另一端而成閉合回路。在日常生活中，經常聽到人們尤其是電工朋友說起短路和斷路，兩個詞音相近，意卻相反，學習過電路知識的都是非常清楚的。而對于學習時都沒那么用心的人來說，短路和斷路可能還真的分不怎么清楚。那么，短路和斷路的區別是什么呢？

　　首先我們先認識一下什么是短路？什么是斷路？

一、短路

　　所謂短路，就是在電路中電流不通過用電器直接連接到電源兩端，通俗一點說就是不該相連的兩點而直接相連，大部分短路都是相對地而言的。

　　短路的測量方法：萬用表二極管檔紅表筆接地黑表筆接待測的位置，直接讀取數值(忽略小數點)。

　　短路的分類：大短路、微短路。

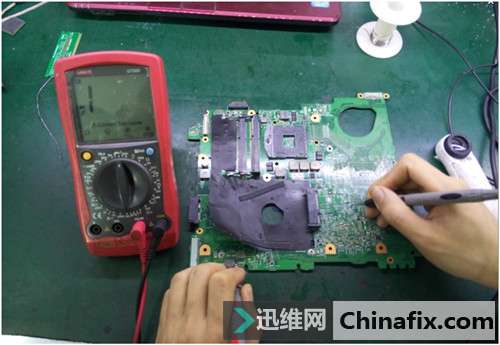

　　1.大短指完全對地，比如下圖我們用萬用表的二極管檔測量“公共點”的對地值時，顯示為0就是大短路。

短路和斷路的區別  大短路實測圖

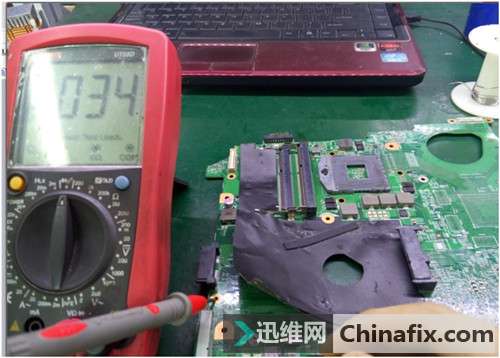

　　2.微短是指對地值比正常值偏小。比如下圖我們用萬用表的二極管檔測量“3VALW”的對地值，正常應該是300左右，而此板只有34，說明是微短路。

短路和斷路的區別  微短路實測圖

　　二、斷路

　　所謂斷路，就是在閉合回路中發生斷線,使電流不能導通的現象。通俗來講就是本來相通的地方而沒有相通。

　　測量方法：萬用表蜂鳴檔或二極檔，紅黑表筆各接信號的兩端，如果顯示為0表示通的，如果顯示為1(有的萬用表是顯示OL)，表示斷路了。

短路和斷路的區別  斷路實測圖

　　了解了什么是短路和斷路，那么短路和斷路的區別想必讀者已經一目了然，從萬用表的測量方法和測量的數值來看，都是完全不同。

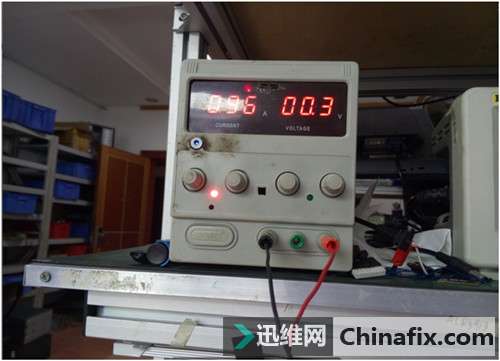

　　弄清短路和斷路的區別，肯定是維修的必要基礎。廣廈電腦維修的專業師傅在這還透漏點關于筆記本中短路和斷路的維修方法：短路，可以使用“燒機法”。具體操作方法：先從短路點飛一根線出來，將穩壓電源的電壓調的要比原來此處正常電壓低一點，將穩壓電源電流限制在1A內，接上燒機線，正極接飛線，負極接地，然后用手去摸板子上你認為的可疑區域，摸到比較燙的元件，就是它壞了。假如發燙不明顯，我們也可以適當調大電流，不過這里有點也要注意：對地值為0的一般是燒不出來的。

短路和斷路的區別  燒機法

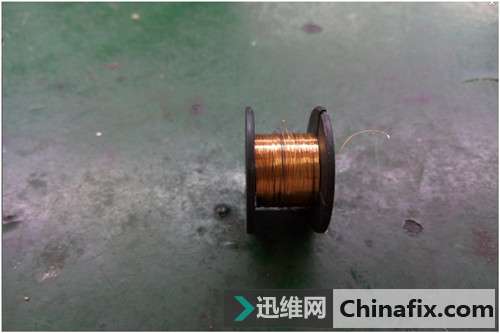

　　斷路的解決辦法比較簡單，那就是直接飛線。如下為飛線常用的漆包線。

短路和斷路的區別　漆包線
