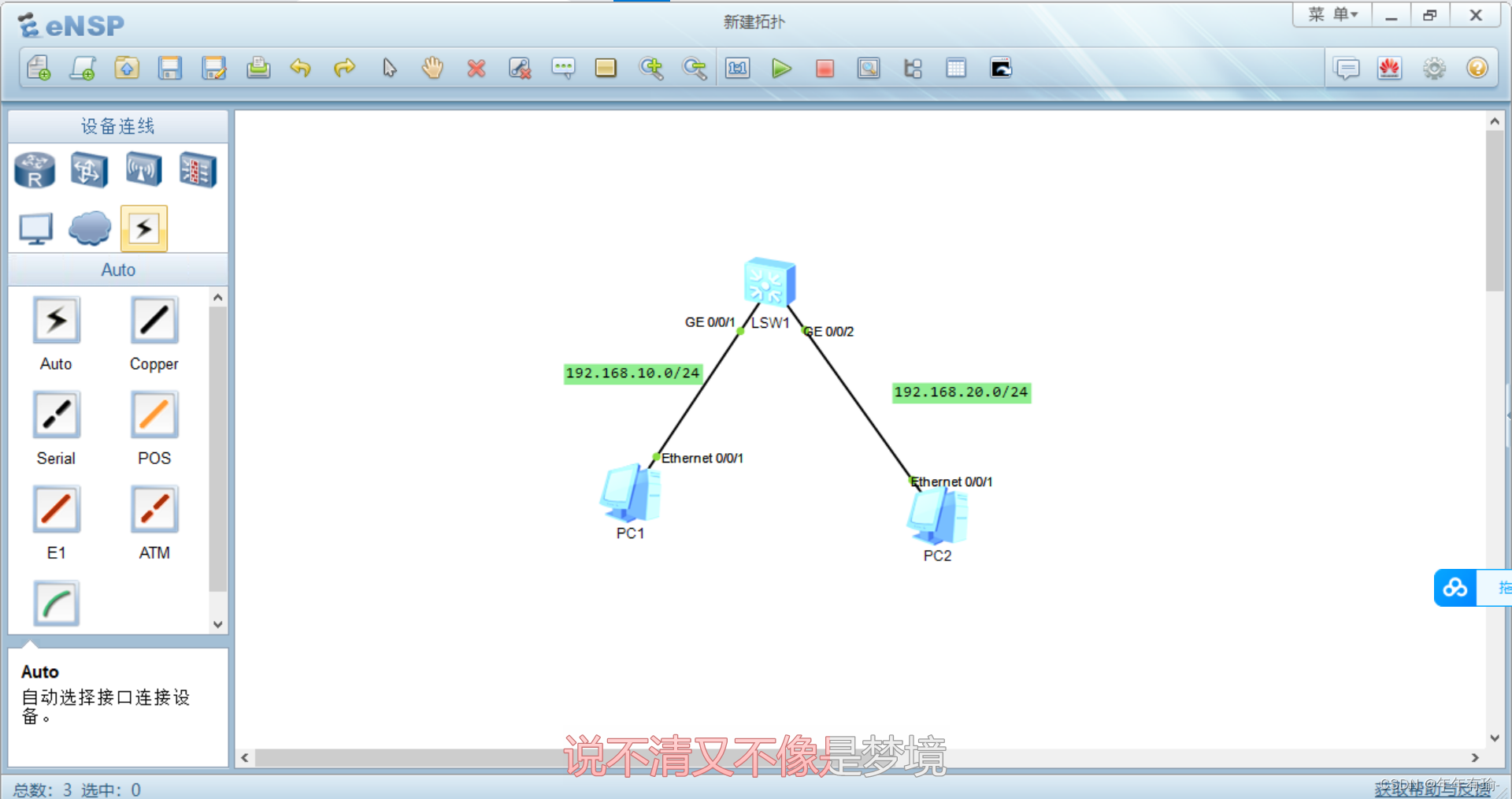

一、拓撲圖

二、實驗?zāi)康?/p>

實現兩臺不同網段的主機連接到同一臺交換機可以實現互相通信

三、配置過程

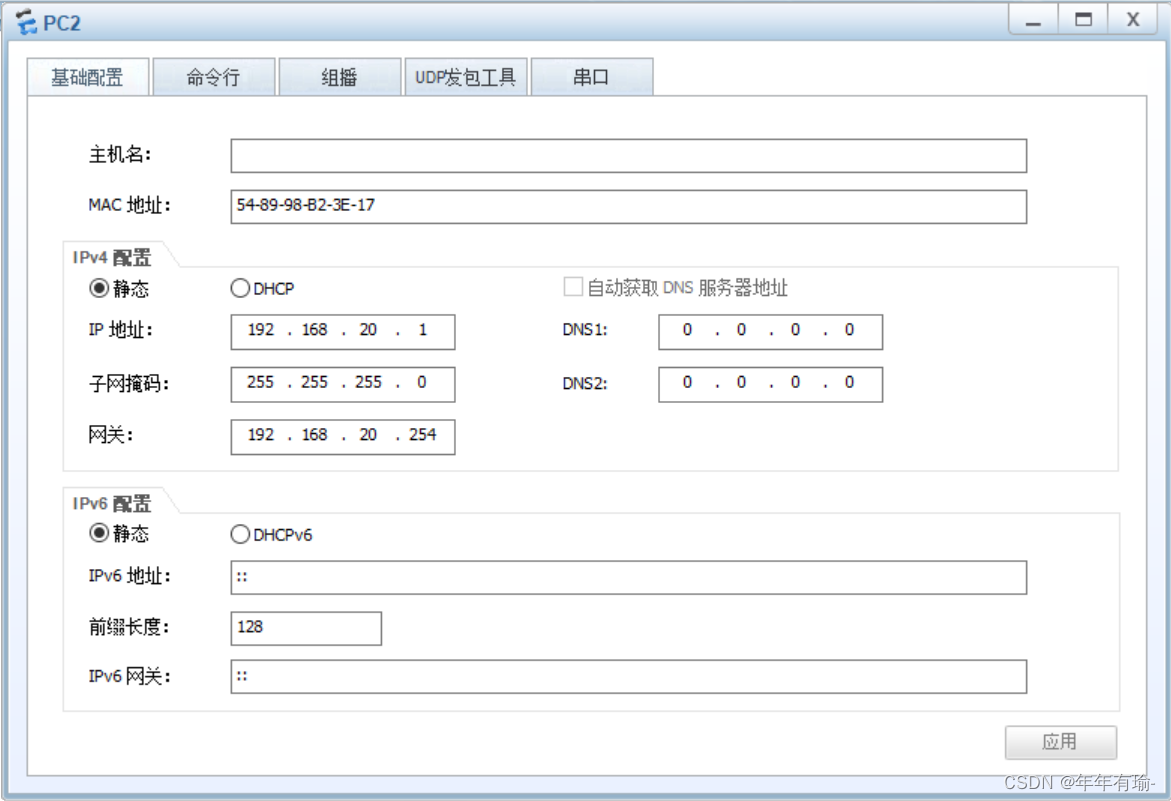

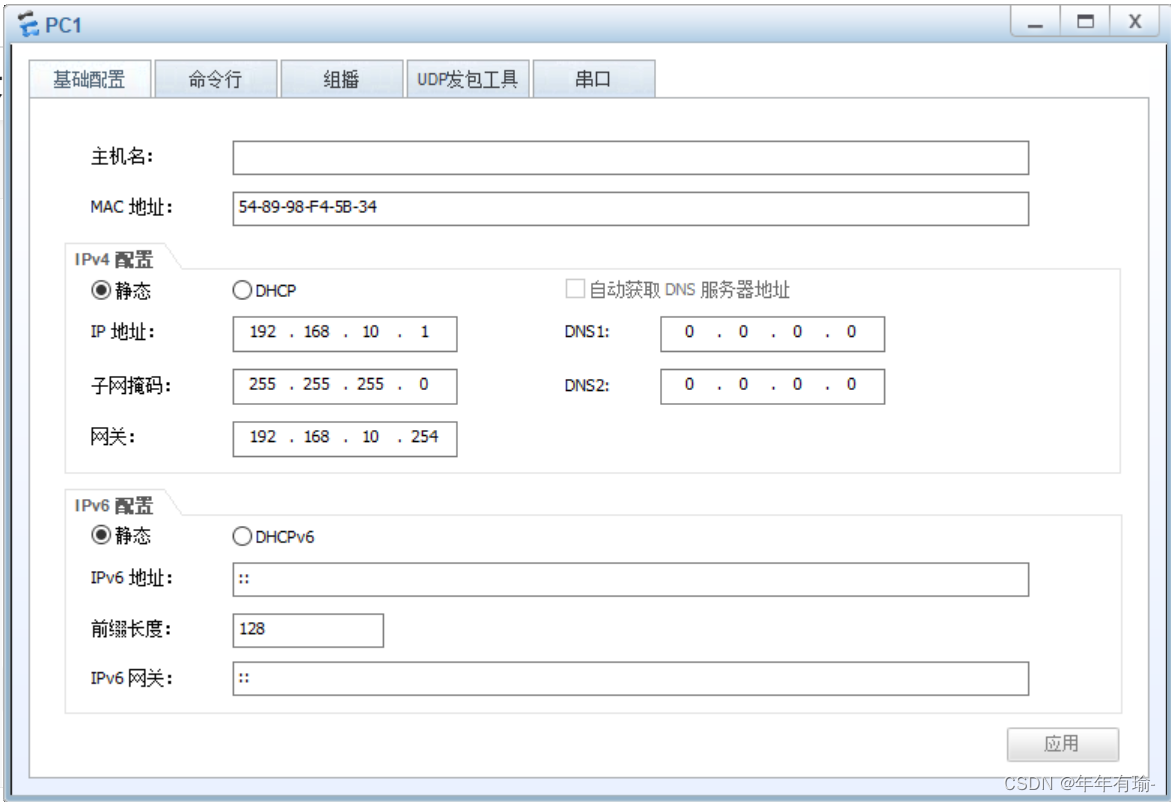

1、給兩臺主機手動配置IP地址，子網掩碼，網關。

2、交換機的配置

批量創建vlan

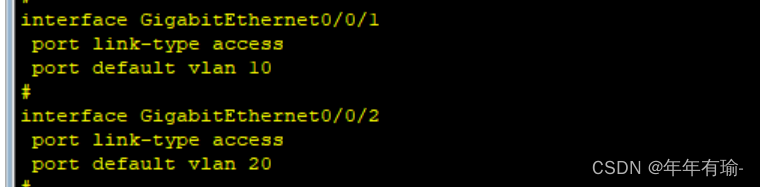

進入g/0/0/1端口，配置接口模式為access，允許vlan10的流量通過，進入g/0/0/2端口，配置接口模式為access，允許vlan20的流量通過。

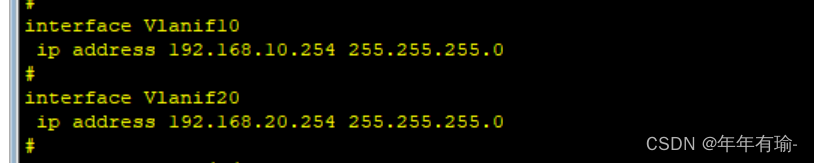

進入vlan虛擬接口，配置相應的地址（地址為pc的網關，虛擬子接口編號為已創建的vlan編號）

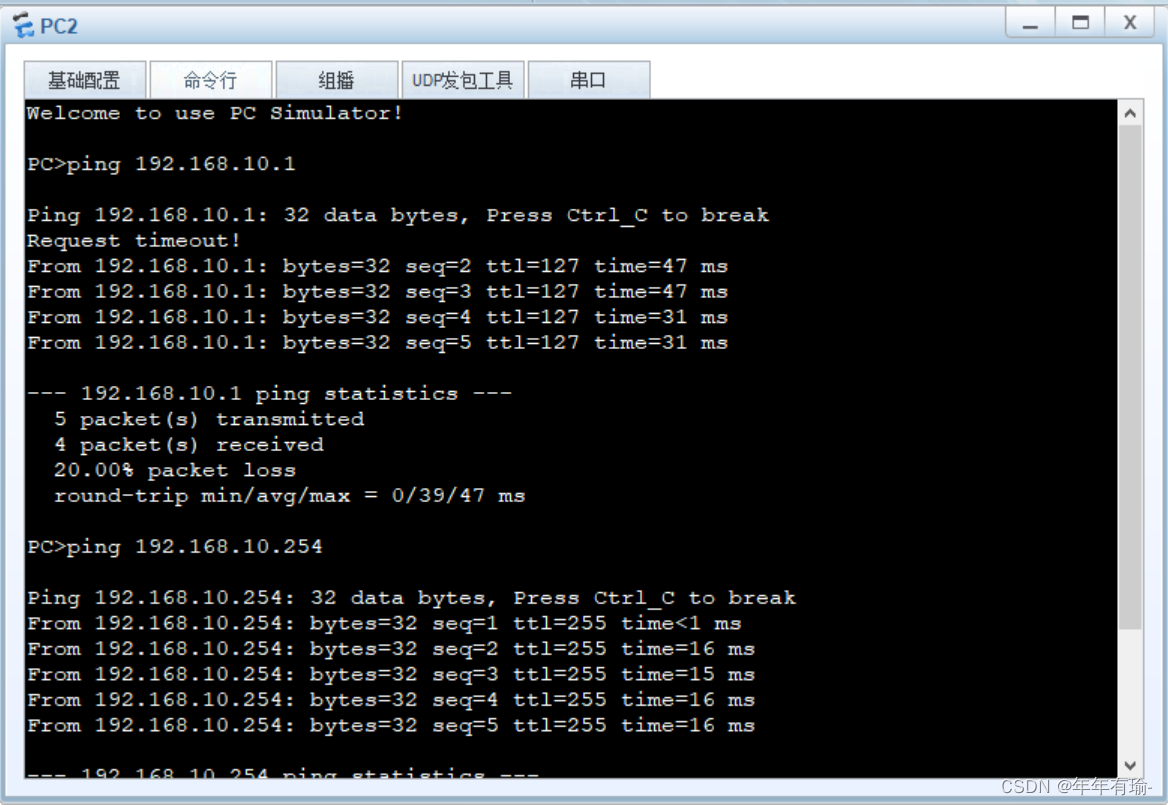

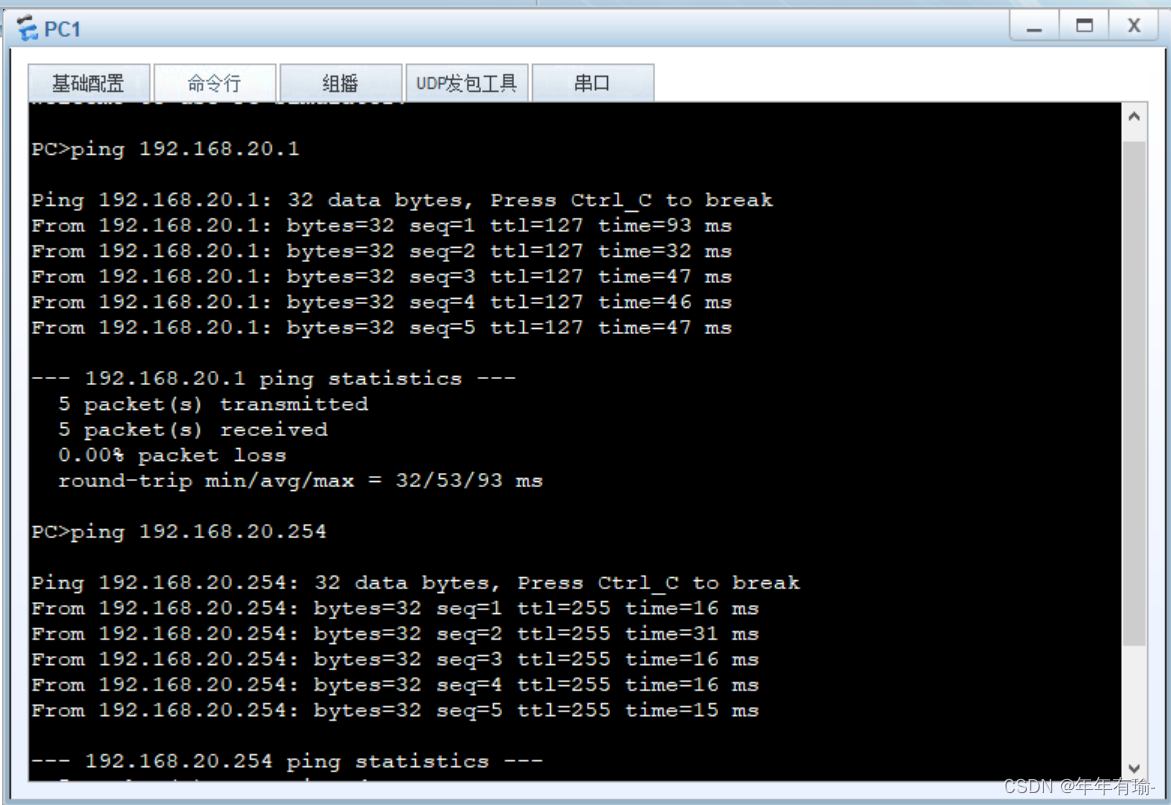

四、效果圖

 以上就是整個實驗的配置過程了
