維修GA-H61M-S1無CPU供電方法

作者: 佚名日期:2023-07-01 13:48:29 來源: 本站整理

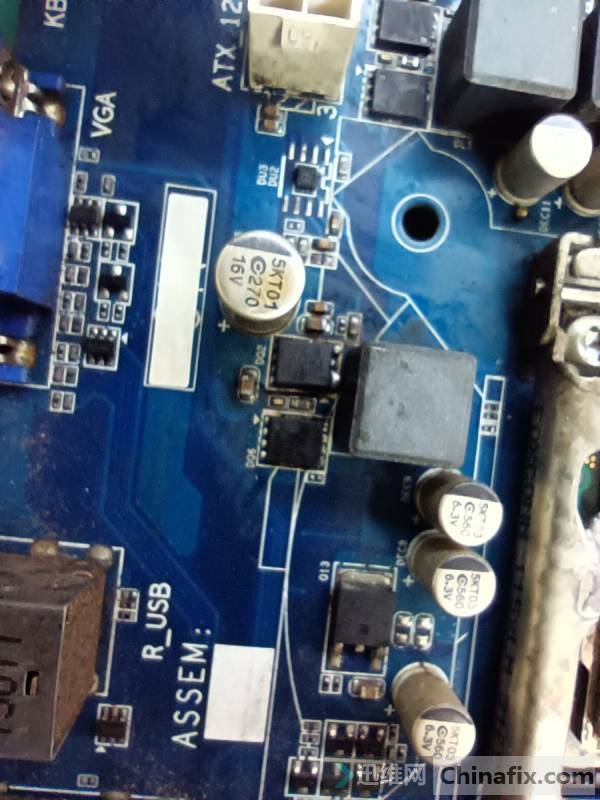

拿到主板，插電觸發不顯示。突然發現左邊CPU供電位置的上管已經燒斷了。
上風槍吹掉燒壞的MOS管，焊盤都燒的翹了起來，不過還能用，不是啥大問題，從料板上拆了一個換上了。

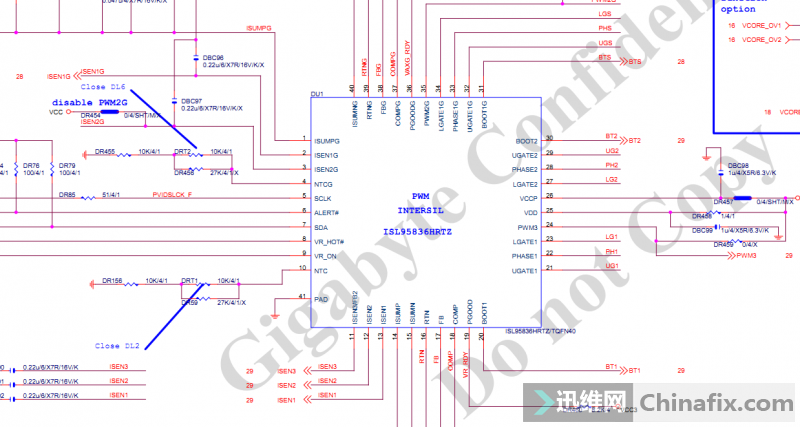

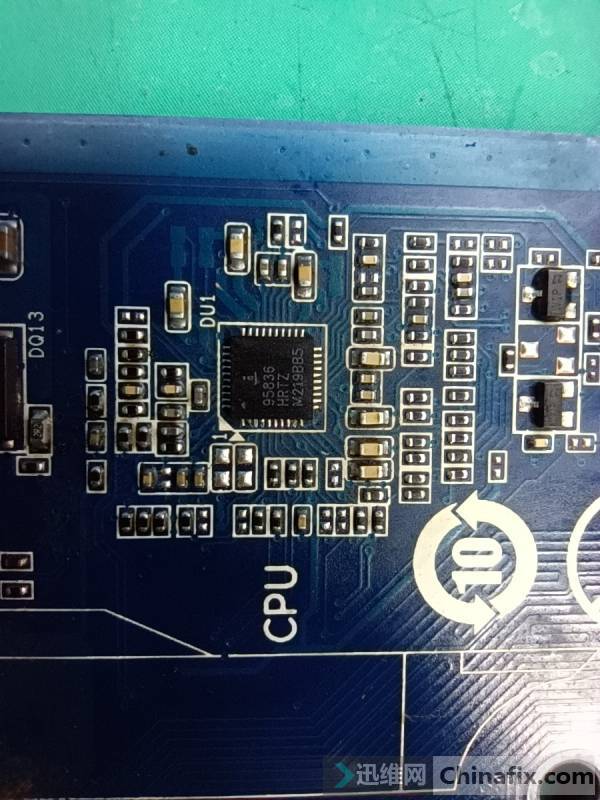

換好之后上電，發現無CPU供電，CPU供電控制芯片是95836，手頭上的料板正好有一個，就順手換了。換了之后還是不出CPU供電。可能它就沒壞。

于是上論壇找圖紙，查看芯片的工作條件，首先是en，測量發現en為0。找到問題了。

VTT_PWRGD信號產生en，繼續跑線，發現VTT_PWRGD連接的地方有兩個，一個是信號產生的地方，一個是控制信號開啟的地方。

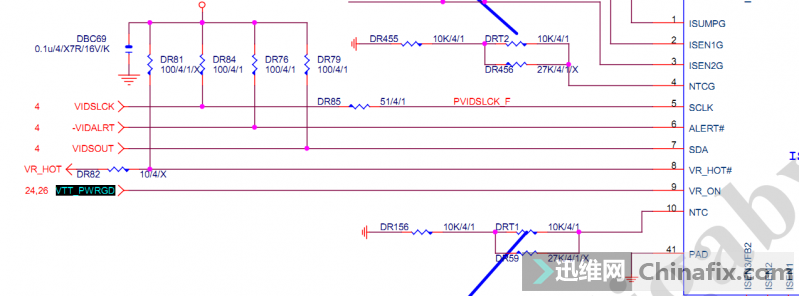

上圖這個位置控制信號是正常的。于是找下圖信號產生位置的問題。

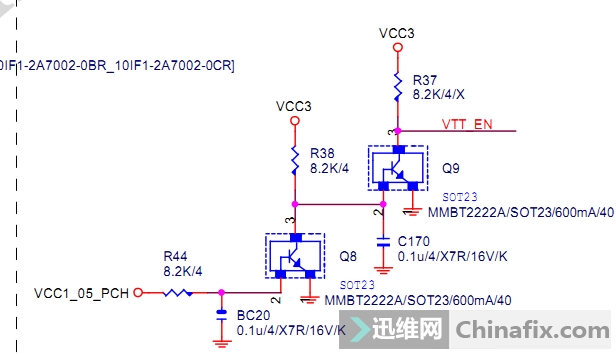

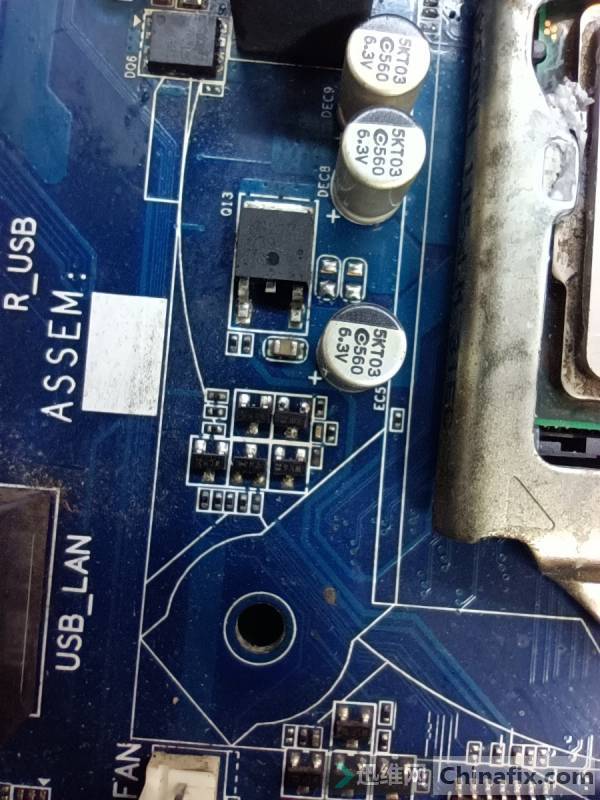

觸發后測量，發現q9三腳沒電壓，二腳是高電壓4.幾伏，不正常，q8二腳1.05v正常，但是沒有拉低q8三腳，找到問題了。從料板上拆了一個換上，觸發后小喇叭滴滴叫，插上內存后正常亮機。
