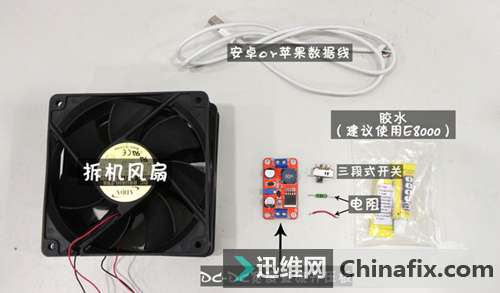

必備材料：機箱拆機風扇（轉速自行選擇，速度越快，噪聲也就越大）、DC-DC寬幅直流升壓板、亞克力板、RGB燈條（選裝）電阻、三段式開關、膠水（熱熔膠最佳）。





　　必備工具：焊接工具及螺絲刀等常用工具。

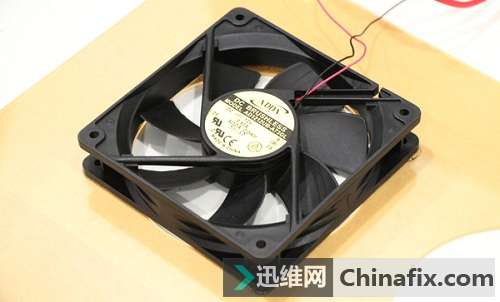

　　首先，除了散熱風扇的選擇，童鞋們可以從老式不用的機箱上拆下來，一般雙風扇搭配比較合理，單風扇噪聲控制最佳，三風扇散熱性能最好，可自行選擇。小編以雙風扇為例，選擇了兩顆額定12V/0.5A  2500轉/分鐘的拆機風扇。

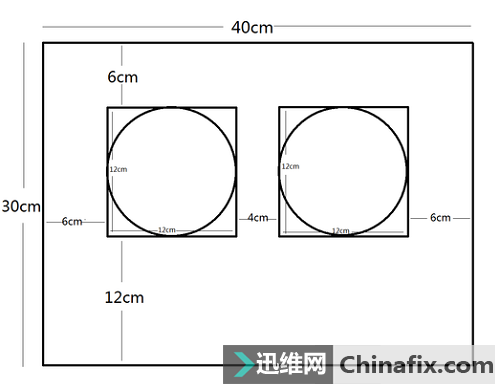

亞克力板設計參考圖



　　緊接著，依據風扇大小尺寸和數量，以及所要搭配的筆記大小，來確定好亞克力板的大小以及開孔大小與位置，小編上一張自己的設計版圖給大家參考，童鞋們可以額外進行修改。

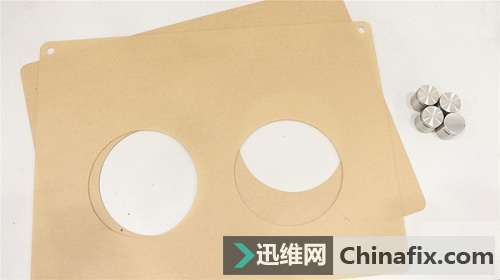

　　然后，在淘寶上找一家信譽較好的亞克力板賣家，將咱們所設計好的版圖發給他，讓他按要求開孔裁板。對了，亞克力板的厚度盡量控制在3-5MM左右，太薄了板材支撐不起來，太厚了會顯得筆記本散熱器太重，建議四邊邊角都磨成圓角，那樣子不容易割手，還有就是四個角各打一個孔，孔的直徑由你的螺絲直徑所決定。





　　然后，根據風扇的額定功率，選擇DC-DC直流升壓板，一般淘寶上在售的，基本是3.6~12V輸入，5~36V輸出的寬幅輸入寬幅輸出板，一般情況下直接選擇這種皆可。

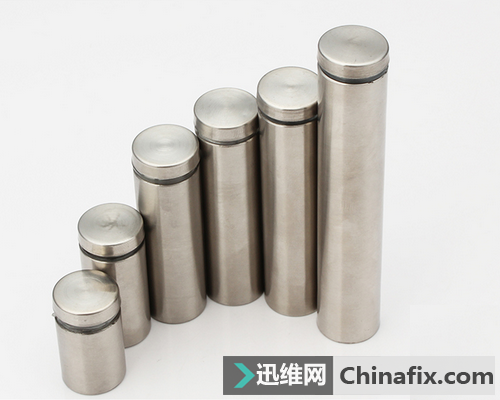

　　最后，根據風扇的厚度，選擇好兩塊亞克力板的支柱，小編手頭上的風扇正好厚度大概是20MM，所以就選擇了支持間隔20mm的金屬支柱腳墊。





　　材料都準備好之后，緊接著就可以開始動工制作了。



　　第一步：連接、調節升壓板



　　找一條質量過關的安卓數據線，剪線剝出正負極引線。一般情況，黑色的線代表負極，紅色線代表正極，實在弄不清楚的，可以參考USB接口示意圖，用萬用表進行測試判斷。

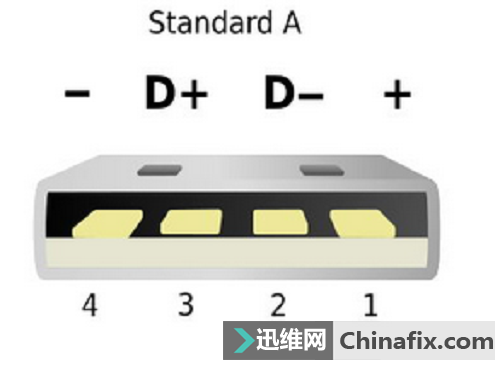

USB接口示意圖

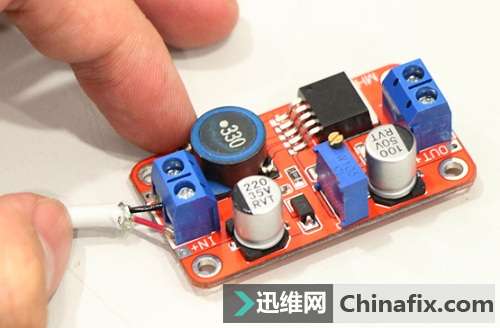

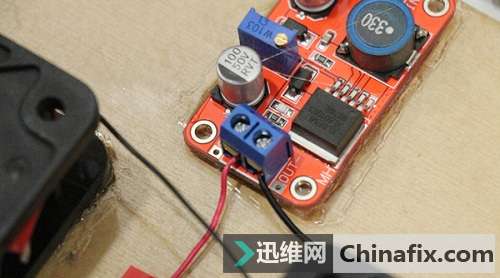

　　將USB線連接DC直流升壓板的輸入端（IN端），注意正負極別連錯了。

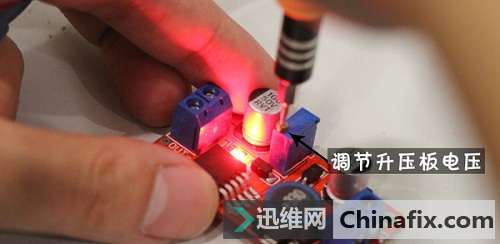

　　然后，利用螺絲刀調節升壓板的輸出端電壓（OUT端）到24V，可用萬用表的“直流電壓檔”輔助測量（紅筆接正極（+）、黑筆接負極（-））。為什么要調到24V呢？因?yàn)楸敬蜠IY散熱風扇，將會采用串聯分壓的方式連接電路，主要原因是單個風扇的額定輸入為12V/0.5A，串聯起來總功率也就24V/0.5A，采用并聯方式會提升整個電路的工作電流，導致升壓板的負載過大，發熱量過大，甚至燒壞板子。串聯分壓的形式，有利于控制整體的負載，減小負載板的發熱壓力。



　　第二步：安裝風扇

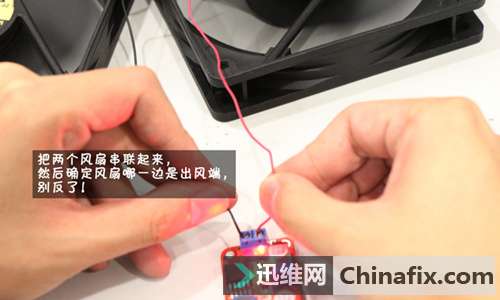

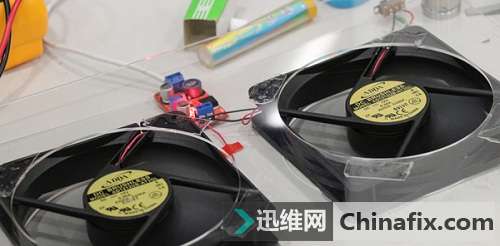

　　安裝風扇之前，預先將風扇串聯起來，并借到升壓板上測試，看看兩個風扇能否正常工作，并判斷哪邊是風扇的出風端。

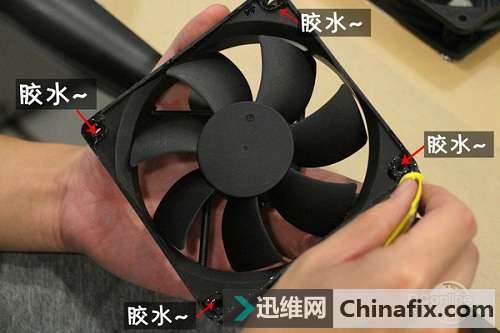

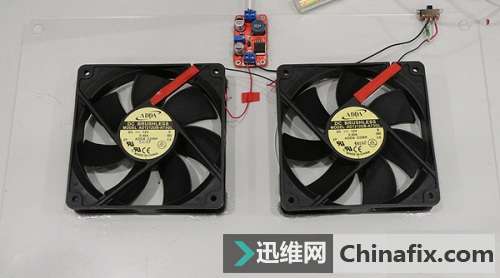

　　接著，拿出咱們預先買好的亞克力板上板，也就是最后放筆記本上去的那層板。先在兩個散熱風扇的出風口一面邊緣涂點膠水，然后對齊出風口粘上風扇。注意風扇要粘貼整齊，出風的一面要對準，最后可以在風扇邊緣多打上點膠水加固，用熱熔膠的話效果更佳喲。





　　第三步：制作簡易調速開關



　　在上面膠水凝固的等待過程中，筆者教大家利用一個簡單的三段式開關改裝成簡易調速開關。

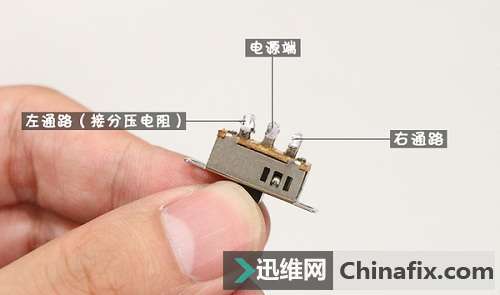

　　我們可以從一些廢舊的家電或者PC機箱上，往往可以找到三段式的選擇開關，拆下一個即可。以小編手上的這個為例，中間為開關斷開通道，左右撥動為兩個選擇通路通道，我們選擇左邊上連接上一個負載電阻，目的是降低風扇所能獲得的電壓值，俗稱“低速檔”，右邊什么都不接，作為風扇能全力運轉的“高速檔”。

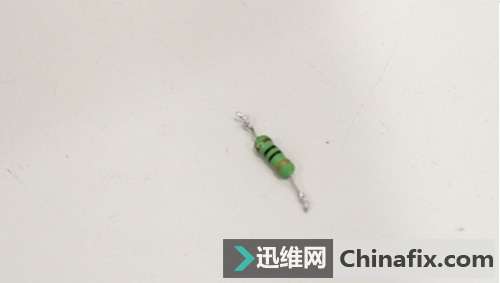

拆機下來的色環電阻

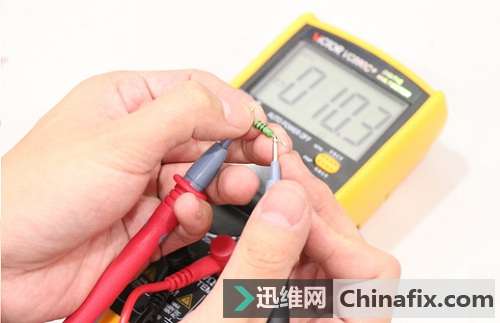

不懂得看色環標示的，可以直接用萬用表的歐姆檔測一下



　　到這里順便說一下，負載電阻也是可以從廢舊家電上面拆下來的，小編手上用的這個就是一個拆機品，通常作為限壓電阻使用的話，15~25Ω就夠了（不會看線圈標示，可以直接用萬用表測量），太大會使得風扇轉速太低，太小了也起不到“低速檔”的作用。

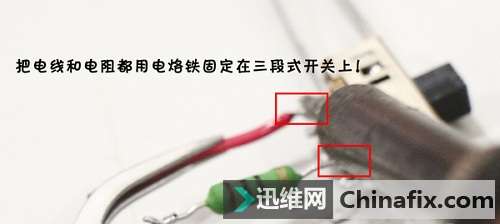

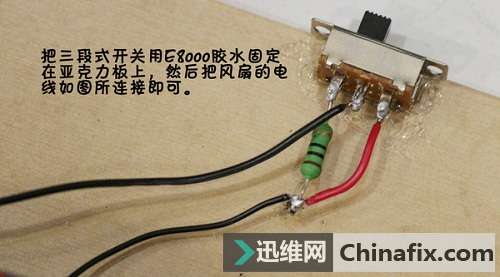

　　把電線和電阻都固定在三段式開關上，電阻的作用是為了可以給風扇調速，而電線的作用只是為了延長，方便后面與電阻接在一起。





　　把三段式開關固定在亞克力板上，工序也就差不多完成了。



　　第四步：各個部件的連接與安裝





　　以上三大步驟大家都順利完成的話，接下的當然就是最后的收尾組裝工作了。將升壓板，調速開關，風扇以及Led燈條（選配）相應按順序串聯連接好之后，將各部件用膠水（E8000）牢牢的固定在亞克力板之上。友情提醒，用熱熔膠其實是最好用的。

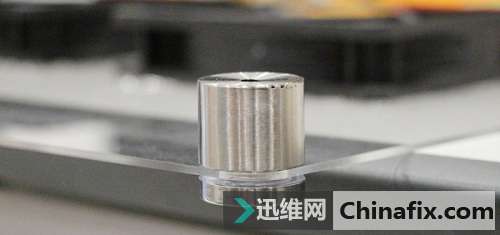

　　然后在四個角上裝上亞克力板釘，在釘子的上端貼上雙面膠紙，或者用膠水都可以。

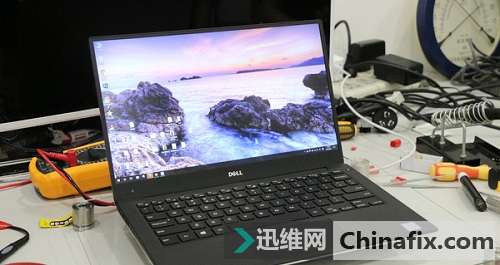

　　把兩塊亞克力板貼合在一起，一個具有超強風力的筆記本散熱器就這樣子完成了。





　　PS：如果需要加上燈光，其實也不困難，只要在淘寶上購買LED燈條，建議選擇USB接口的，直接貼上去就可以了，效果就是下面這個樣子。







　　定制的DIY筆記本散熱器，相對于市面上的筆記本散熱器，優點就在于風力會更加的大，可以根據你的需要調節更大的風速，我們實測的數據可以知道，這款DIY的筆記本散熱器，可以讓筆記本在滿載工作下的溫度下降十度左右，這是一個非常給力的數據了！除此之外，自己可以DIY一個屬于自己的筆記本散熱器，成就感還是滿滿的。
